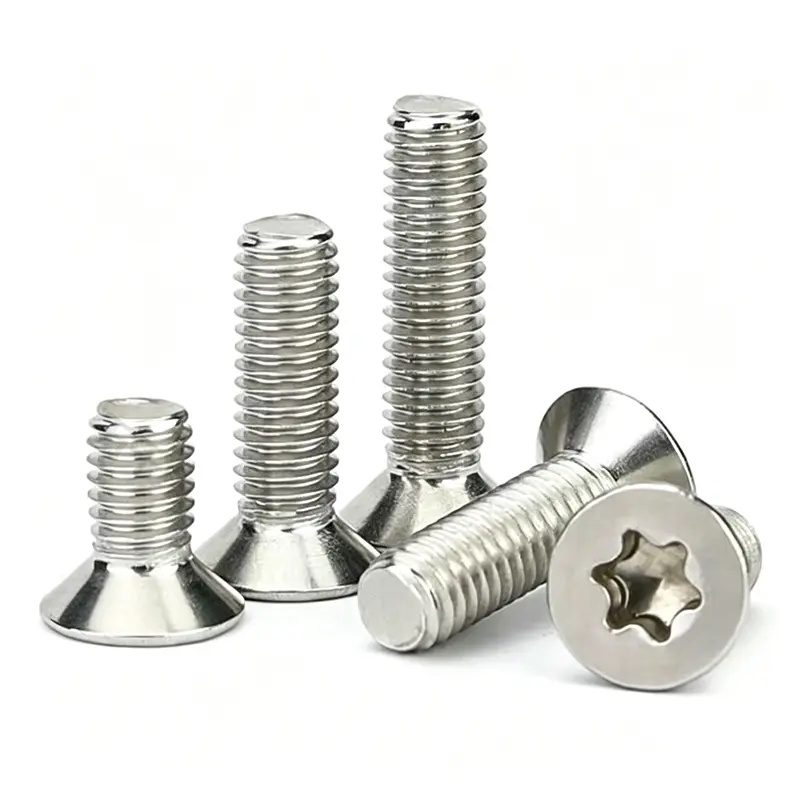

ASME B18.3 Torx vgrezni strojni vijak

Strojni vijaki z vgreznjeno glavo ASME B18.3 Torx so vrhunski natančni pritrdilni elementi, zasnovani po ameriškem nacionalnem standardu, ki imajo 100° ravno ugrezno glavo in notranjo strukturo Torx zvezdastega pogona. V nasprotju s tradicionalnimi vijaki z zarezo ali vijaki s prečnimi vdolbinami zagotavlja pogon Torx s šestimi režami večjo kontaktno površino, enakomerno porazdelitev navora in ničelno zdrsovanje odmika med privijanjem z visokim navorom. Popolnoma vgreznjena oblika glave omogoča popolno poravnano vgradnjo v montažne površine, s čimer dosežete raven, urejen in poenostavljen videz sestavljanja. Ta standardni ameriški strojni vijak uporablja enoten sistem navojev UNC/UNF, ki zagotavlja natančno prileganje navojev, ponovljivo zmogljivost razstavljanja in vrhunsko stabilnost zaklepanja. Široko se uporablja v preciznih strojih, dodatkih za vesoljsko industrijo, sestavljanju avtomobilov, elektronski opremi in vrhunski industrijski opremi, ki zahteva standardne ameriške specifikacije pritrdilnih elementov.

Pošlji povpraševanje

Product Description

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	ASME B18.3 Torx vgrezni strojni vijak, Torx pogonski vijak s ploščato glavo, ameriški standardni pritrdilni element z zvezdasto vdolbino, UNC/UNF precizni vgradni vijak
Executive Standard	ASME B18.3 Ameriški nacionalni standard, UNC/UNF Unified Thread Standard
Material, ki je na voljo	Ogljikovo jeklo 1018/1022, nerjaveče jeklo 304, nerjaveče jeklo 316, legirano jeklo
Velikost niti v ZDA	#2-56, #4-40, #6-32, #8-32, #10-24, 1/4-20 UNC/UNF polne standardne velikosti
Razpon dolžine	1/8 palca – 3 palca, na voljo prilagojena nestandardna dolžina palca
Strukturna značilnost	100° ravna ugreznjena glava, notranja Torx zvezdasta vdolbina, polni strojni navoj, izvedba poravnane vgradnje
Površinska obdelava	Prozorno cinkanje, rumeno cinkanje, črni oksid, vroče cinkanje, naravna nerjavna obdelava
Osnovna zmogljivost	Brez odmika, ležaj z visokim navorom, poravnana namestitev, natančno enotno prileganje navojev, razstavljanje za večkratno uporabo
Orodje za ujemanje	Torx T5/T6/T8/T10/T15/T20 profesionalni zvezdasti izvijač in nastavek
Scenariji uporabe	Ameriška standardna mehanska oprema, avtomobilski deli, vesoljske komponente, natančni elektronski instrumenti, komunikacijske naprave, vrhunska avtomatska montaža
Storitev po meri	Dolžina navoja v palcih po meri, posebna toleranca glave, ekskluzivni površinski protikorozijski postopek, lasersko označevanje logotipa, posebna embalaža za projektna naročila v ZDA

Inšpekcija materiala in surovin

Vse surovine so strogo v skladu z ameriškimi standardi za pritrdilne materiale. Surove palice iz ogljikovega jekla uporabljajo jeklo z nizko vsebnostjo ogljika visoke čistosti s stabilnimi nateznimi lastnostmi in trdoto, pri čemer se izogibajo krhkemu lomu med montažo z visokim navorom. Materiali iz nerjavečega jekla prestanejo pregled komponent, da se zagotovi popolna odpornost proti koroziji v skladu z industrijskimi zahtevami ZDA. Vsako serijo surovin spremljajo poročila o preskusu materiala (MTC) z vzorčenjem zaznavanja natezne trdnosti, meje tečenja in končne obdelave površine. Nečiste in podstandardne surovine so v celoti odstranjene, da se zagotovi, da vsak končni vijak izpolnjuje standarde tolerance dimenzij in mehanske zmogljivosti ASME B18.3, kar podpira dolgoročno stabilno uporabo projektov standardne opreme ZDA.

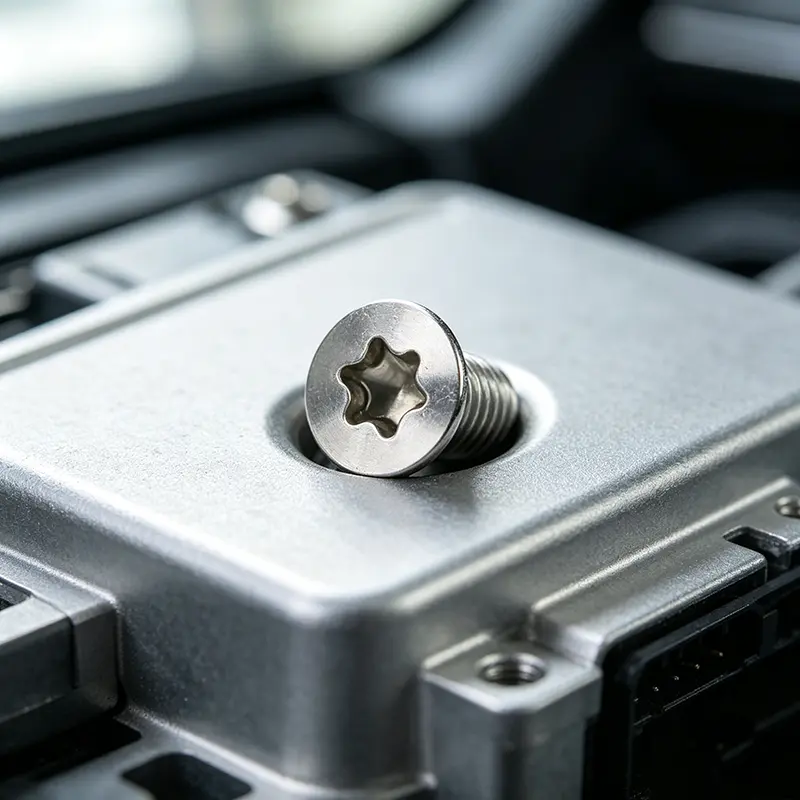

ASME B18.3 Torx Countersunk Machine Screw

Nadzor kakovosti in potek proizvodnje

Proizvedeno v celoti v skladu s standardnimi proizvodnimi postopki ASME B18.3: presejanje surovin → natančno hladno oblikovanje vgreznjene glave → integrirano vtiskovanje Torx → poenoteno valjanje navojev UNC/UNF → utrjevanje s toplotno obdelavo → površinska obdelava proti rjavenju → tolerančni pregled polne velikosti → zaznavanje navoja → test vzorčenja navora → pakiranje končnega izdelka. Torx zvezdasti utor je natančno oblikovan z enakomerno globino in simetrično strukturo režnja, kar učinkovito preprečuje zdrs orodja. Navijanje navojev zagotavlja standardni razmak med zobmi in popolno obliko zoba, s čimer se doseže ujemanje brez vrzeli z ameriškimi standardnimi maticami in navojnimi luknjami. Vsaka serija je podvržena preskusu solnega razpršila in preskusu odpornosti proti utrujenosti, da se stabilizira kakovost serije.

Tehnične opombe in inženirske opombe

Ta izdelek je namenski standardni pritrdilni element ZDA, primeren samo za ujemanje enotnih sistemov navojev UNC/UNF, ni združljiv z luknjami za metrične navoje, da se prepreči neskladje pri sestavljanju. 100° ugreznjena glava je zasnovana za poravnano namestitev, učinkovito zmanjšuje površinsko štrlečo površino in preprečuje strukturno trenje in motnje opreme. Struktura pogona Torx lahko prenese 30 % večji navor kot vijaki s prečno vdolbino, kar je primerno za zahteve visoke natančnosti in visoke tesnosti. Za zunanje in obalne inženirske projekte priporočamo modele iz nerjavečega jekla 316 ali vroče pocinkane modele za izboljšanje odpornosti na slano pršenje in staranje. Vse tolerance dimenzij sledijo nacionalnim standardnim razredom ASME, da se zagotovi zamenljivost z uvoženimi originalnimi deli.

Opis naročila in prilagajanja

Na zalogi je celoten nabor ameriških standardnih velikosti strojnih vijakov Torx z ugreznjeno glavo, ki podpirajo hitro dostavo za severnoameriška tržna naročila in inženirske projekte po ameriških standardih. Podpiramo personalizirano prilagoditev nestandardnih palcev, posebne specifikacije navojev in izboljšane protikorozijske postopke. Uradna potrdila o skladnosti s standardi, poročila o preskusih mehanske učinkovitosti in poročila o preskusih slane pršila se lahko zagotovijo za oddajo ponudb in sprejem projekta. Podpira lasersko označevanje OEM in ekskluzivno izvozno embalažo, s stabilno dobavno zmogljivostjo za dolgoročna naročila serij od čezmorskih agentov in inženirskih strank.
