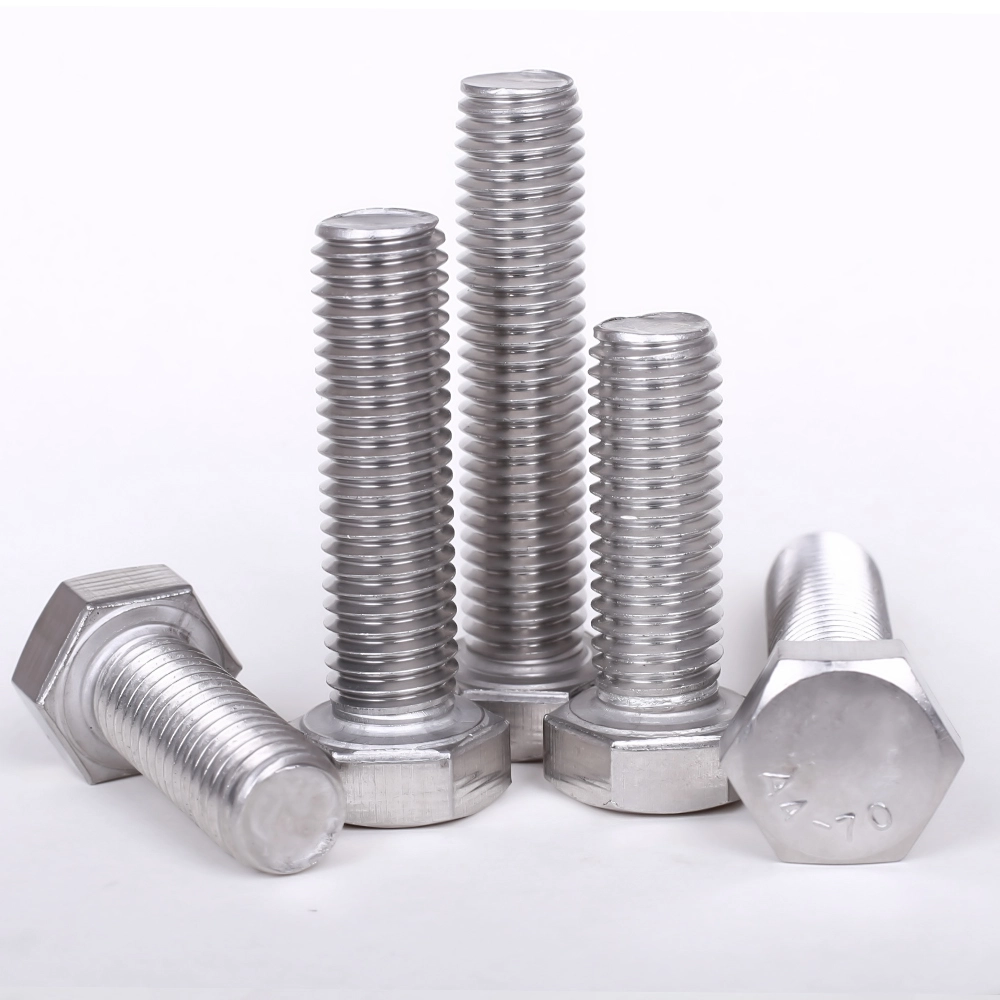

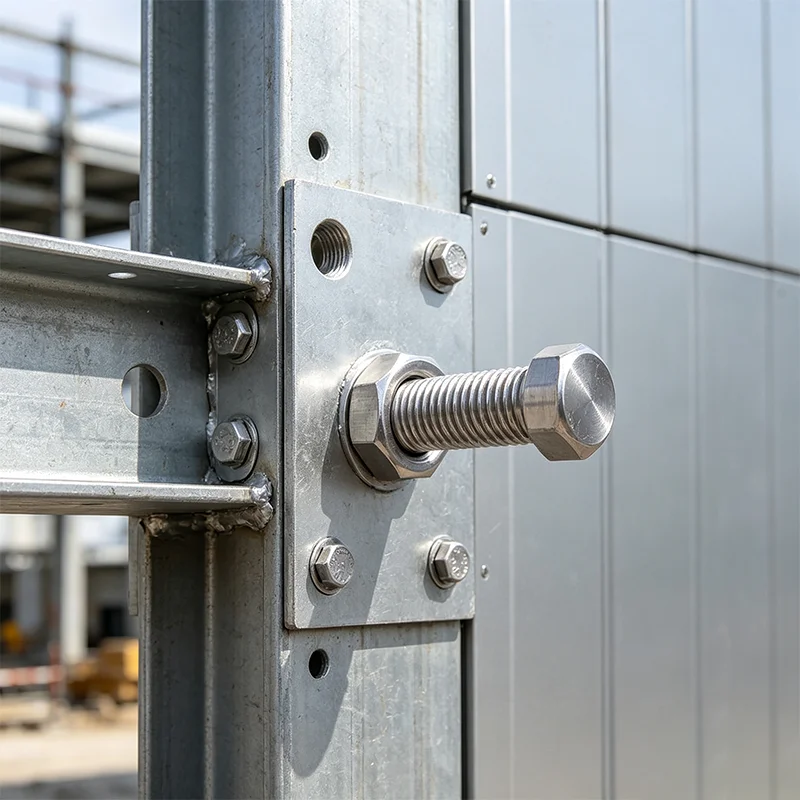

Vijak s šestrobo glavo DIN 933 s polnim navojem

Pod blagovno znamko Wanluo izdelujemo visokostandardne šestrobe vijake DIN 933 s polnim navojem, ki ustrezajo mednarodnim specifikacijam DIN, ANSI in GB. S sprejetjem zrele tehnologije hladnega kovanja in strogim internim nadzorom kakovosti se ti šestrobi vijaki ponašajo s stabilno mehansko zmogljivostjo, natančno toleranco dimenzij in močno prilagodljivostjo okolju ter ustrezajo različnim scenarijem industrijske in nizke gradnje. Podpiramo standardne veleprodajne storitve na kraju samem, nestandardne prilagoditve in storitve množične nabave za izpolnjevanje potreb svetovnih kupcev po nabavi.

Pošlji povpraševanje

Product Description

Kitajski šestrobi vijak DIN 933 s polnim navojem tovarne Wanluo je univerzalni pritrdilni izdelek visokega standarda, ki se pogosto uporablja na svetovnih področjih industrijskega in nizkega inženiringa. S sprejetjem zrele tovarniške proizvodne tehnologije in strogih standardov nadzora kakovosti ima ta šestrobi vijak s polnim navojem stabilno mehansko zmogljivost, natančno toleranco dimenzij in odlično okoljsko prilagodljivost.

Naše storitve

Naš vijak s šestrobo glavo, ki je na voljo v popolnih standardnih in prilagojenih specifikacijah, lahko izpolni raznolike zahteve pritrjevanja od običajne vsakodnevne uporabe do inženirskih projektov z visoko korozijo in visoko trdnostjo. Podpiramo vzorčna poskusna naročila, redno obnavljanje zalog in dostavo polnih zabojnikov, s čimer zagotavljamo stroškovno učinkovite in trajne pritrdilne rešitve za globalne kupce.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	A2-70 vijak s šestrobo glavo, DIN 933 s polnim navojem
Executive Standard	DIN 933 (poln navoj), neobvezno ISO 4017, ANSI, standard GB
Material, ki je na voljo	Na zalogi: 304 (A2-70), 316 (A4-80), 316L; Prilagodljivo: 904L, 310S, 2205, 2507 obojestransko nerjaveče jeklo; Ogljikovo jeklo 4,8/8,8/10,9 Razpoložljiva dobava
Razpon velikosti na zalogi	Metrične M3-M36 običajne polne velikosti navojev, nestandardna dolžina in korak navoja podpirajo prilagajanje OEM
Vrsta niti	Standardni metrični grobi navoj, fini navoj, ki ga je mogoče prilagoditi glede na zahteve za množično naročilo
Površinska obdelava	Luženje in pasiviranje (standardno), elektropoliranje, svetleč zaključek za posebne scenarije
Mehanske lastnosti	A2-70: natezna trdnost ≥700MPa, meja tečenja ≥450MPa; Razredi ogljikovega jekla so v skladu z ustreznimi nacionalnimi industrijskimi standardi
Način pakiranja	Notranja plastična vrečka + izvozna škatla, paletna embalaža za polne kontejnerske pošiljke, podpora za pakiranje OEM zasebne znamke
Dobavni servis	Veleprodaja na kraju samem, množično prilagajanje, kombinirana pošiljka mešanih sponk, storitev nabave na enem mestu

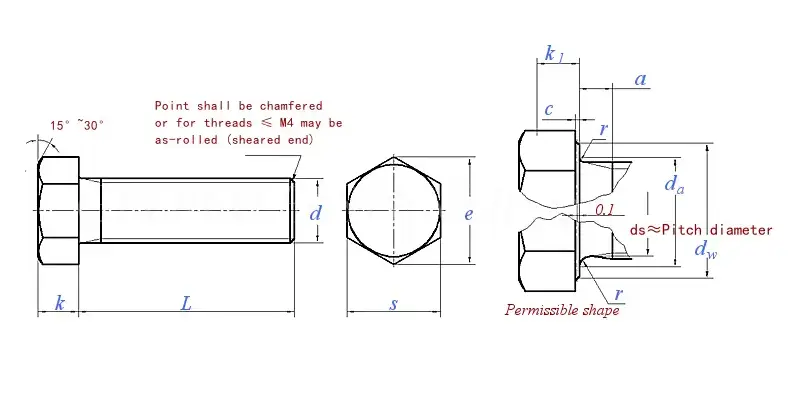

Hex Head Bolt Din 933 Full Thread

Navoj vijaka d		M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16
P	Pitch	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1	1.25	1.5	1.75	2	2
a	max	1.05	1.2	1.35	1.5	1.8	2.1	2.4	3	3	3.75	4.5	5.25	6	6
c	min	0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.2
c	max	0.25	0.25	0.25	0.4	0.4	0.4	0.5	0.5	0.5	0.6	0.6	0.6	0.6	0.8
d_a	max	2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	7.8	9.2	11.2	13.7	15.7	17.7
d_w	Ocena A min	2.4	3.2	4.1	4.6	5.1	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5
d_w	Ocena B min	-	-	-	-	-	5.7	6.7	8.7	9.4	11.4	15.4	17.2	20.1	22
e	Ocena A min	3.41	4.32	5.45	6.01	6.58	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75
e	Ocena B min	-	-	-	-	-	7.5	8.63	10.89	11.94	14.2	18.72	20.88	23.91	26.17
k	Nominalna velikost	1.1	1.4	1.7	2	2.4	2.8	3.5	4	4.8	5.3	6.4	7.5	8.8	10
	Ocena A min	0.98	1.28	1.58	1.88	2.28	2.68	3.35	3.85	4.65	5.15	6.22	7.32	8.62	9.82
	Razred A max	1.22	1.52	1.82	2.12	2.52	2.92	3.65	4.15	4.95	5.45	6.56	7.68	8.98	10.18
	Ocena B min	-	-	-	-	-	2.6	3.26	3.76	4.56	5.06	6.11	7.21	8.51	9.71
	Razred B max	-	-	-	-	-	3	3.74	4.24	5.04	5.54	6.69	7.79	9.09	10.29
k₁	min	0.7	0.9	1.1	1.3	1.6	1.9	2.28	2.63	3.19	3.54	4.28	5.05	5.96	6.8
r	min	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4	0.6	0.6	0.6
s	max=nominalna velikost	3.2	4	5	5.5	6	7	8	10	11	13	17	19	22	24
	Ocena A min	3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67
	Ocena B min	-	-	-	-	-	6.64	7.64	9.64	10.57	12.57	16.57	18.48	21.16	23.16

Navoj vijaka d		(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	Pitch	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
a	max	7.5	7.5	7.5	9	9	10.5	10.5	12	12	13.5	13.5	15	15
c	min	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
c	max	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1
d_a	max	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
d_w	Ocena A min	25.3	28.2	30	33.6	-	-	-	-	-	-	-	-	-
d_w	Ocena B min	24.8	27.7	29.5	33.2	38	42.7	46.5	51.1	55.9	59.9	64.7	69.4	74.2
e	Ocena A min	30.14	33.53	35.72	39.98	-	-	-	-	-	-	-	-	-
e	Ocena B min	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	Nominalna velikost	11.5	12.5	14	15	17	18.7	21	22.5	25	26	28	30	33
	Ocena A min	11.28	12.28	13.78	14.78	-	-	-	-	-	-	-	-	-
	Razred A max	11.72	12.72	14.22	15.22	-	-	-	-	-	-	-	-	-
	Ocena B min	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
	Razred B max	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k₁	min	7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	min	0.6	0.8	0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6
s	max=nominalna velikost	27	30	32	36	41	46	50	55	60	65	70	75	80
	Ocena A min	26.67	29.67	31.61	35.38	-	-	-	-	-	-	-	-	-
	Ocena B min	26.15	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1

Lastnosti in uporaba izdelka

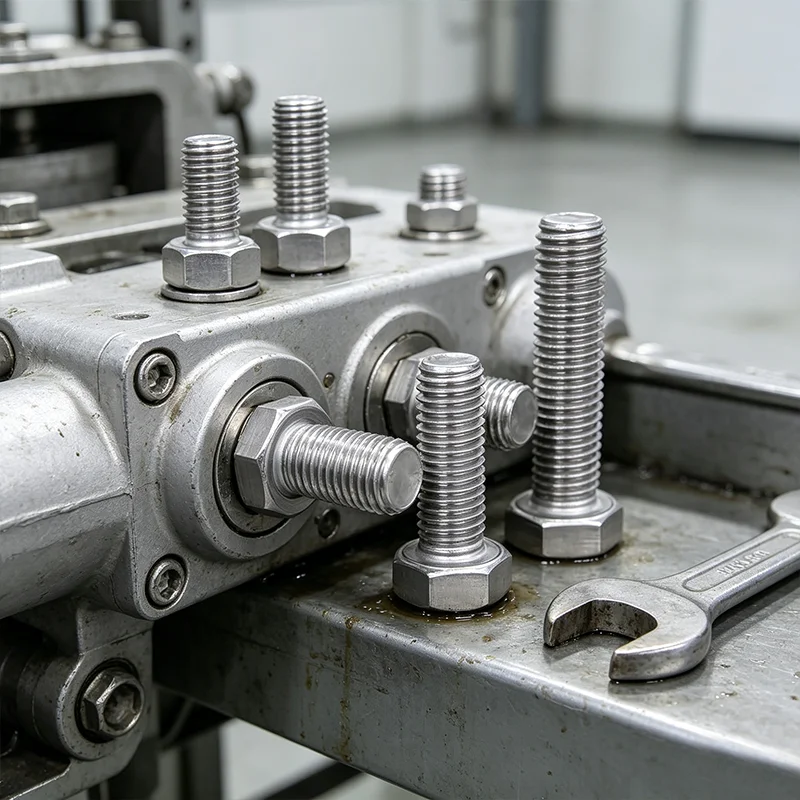

Ta šestrobi vijak s polnim navojem DIN 933, ki je sprejel integralno hladno kovanje, ima kompaktno notranjo strukturo, visoko natezno trdnost in močno protideformacijsko delovanje, kar zagotavlja stabilno pritrditev pod dolgotrajnimi vibracijami in velikimi obremenitvami za mehansko montažo in nizke gradnje.

Natančno valjanje navojev in CNC končna obdelava zagotavljata strogo toleranco dimenzij in gladke standardne navoje, kar omogoča tesno prileganje in večkratno razstavljanje brez drsenja zob za scenarije natančnega električnega, cevovodnega in mehanskega pritrjevanja.

Vijaki iz večstopenjskega nerjavečega jekla, izdelani sami, zagotavljajo vrhunsko odpornost proti rji in koroziji za zunanja, obalna in morska okolja, medtem ko razpoložljive možnosti iz ogljikovega jekla zagotavljajo stroškovno učinkovito pritrjevanje za suhe inženirske projekte v zaprtih prostorih.

Profesionalna obdelava s luženjem in pasiviranjem ustvari gladko površino brez robov in prask z odlično vremensko odpornostjo, kar učinkovito podaljša življenjsko dobo vijakov, ki se uporabljajo za pritrditev zunanjega pohištva in krajinskih objektov.

Ta vijak s šestrobo glavo DIN 933 s polnim navojem, ki pokriva vse mednarodne standardne specifikacije in prilagodljive nestandardne velikosti, z zadostno zalogo služi kot univerzalna in zanesljiva pritrdilna rešitev za globalne industrijske in gradbene projekte.
