Inbus vijak z inbus DIN 912

Ta imbus vijak DIN 912, ki ga proizvajajo dobavitelji podjetja Wanluo v skladu z nemškimi natančnimi industrijskimi standardi, je vrhunska pritrdilna komponenta. Zasnovan je predvsem za natančno mehansko montažo, skrito zaklepanje in scenarije sestavljanja opreme z visoko natančnostjo. Za razliko od tradicionalne izpostavljene namestitve zunanjih šesterokotnih vijakov, ki se za delovanje zanašajo na zunanje ključe, ima ta vijak vdelano šesterokotno luknjo + vgrajeno strukturo cilindrične glave, ki jo je mogoče popolnoma namestiti v luknjo obdelovanca, s čimer se doseže skrita in ravna montaža. Učinkovito obravnava boleče točke v industriji, kot so štrleče motnje tradicionalnih pritrdilnih elementov, nezmožnost dela v ozkih prostorih zaradi omejenega prostora in nepravilne montažne površine.

Pošlji povpraševanje

Product Description

Ko je tovarna Wanluo razvijala ta imbus vijak DIN 912, se je zanašala na integrirano hladno kovanje in natančne postopke valjanja navojev. Celotna struktura ima visoko natančnost in močno stabilnost zaklepanja. V kombinaciji z visokokakovostnim nerjavnim jeklom lahko dolgo časa ohranja natančno zaskočeno stanje pod vibracijami in zapletenimi delovnimi pogoji. Je glavni podporni vijak za vrhunsko montažo avtomatizirane opreme, natančnih kalupov ter instrumentov in naprav.

Značilnosti izdelka

1. Vgrajena namestitvena struktura, brez motenj pri montaži

Naš imbus vijak DIN 912 ima cilindrično vgrajeno glavo. Po zaklepanju nobena komponenta ni izpostavljena, kar ne bo oviralo gibanja okoliških dodatkov ali montaže in namestitve opreme. Popolnoma ustreza natančnim strukturam, ki zahtevajo ravne površine, tesno montažo in drsno prileganje, kar znatno izboljša celotno celovitost montaže opreme.

2. Notranja šesterokotna oblika pogona, močna prilagodljivost v ozkih prostorih

Vgrajeno ima standardno šesterokotno pogonsko luknjo in ga je mogoče dopolniti z notranjim šesterokotnim ključem, ne da bi pustil zunanji prostor za vrtenje ključa. Posebej rešuje konstrukcijske težave v kompaktnih strukturah, gostih vgradnih točkah in ozkih votlinah. Njegova prilagodljivost pri montaži je veliko boljša od običajnih zunanjih šestrobih vijakov.

3. Natančen postopek oblikovanja, natančen vklop brez zdrsa

Oblikovan je s postopkom enodelnega hladnega kovanja v kombinaciji z visokonatančnim navijanjem navojev. Oblika zob je polna in enotna, s strogimi standardi tolerance. Notranja luknja ima visoko koncentričnost in gladko notranjo steno. Postopek razstavljanja je tesno nameščen, zaklepanje z visokim navorom pa ni nagnjeno k pokanju, zdrsu ali zlomu niti. Podpira večkratno razhroščevanje in razstavljanje, natančnost pa se v daljšem obdobju ne zmanjša.

4. Stabilna zmogljivost materiala, trpežna in odporna proti koroziji

Izbira surovine iz nerjavečega jekla visoke čistosti, kar daje izdelku odlično natezno trdnost in odpornost proti utrujenosti. Lahko prenese pogoste vibracije in mehanske izmenične pogoje delovanja opreme ter ima odlično odpornost proti rji in koroziji. Ne boji se vlage in rahle korozije v kompleksnih okoljih. Obstojnost je bistveno izboljšana.

5. Oblikovanje osnovne površine, enakomerna sila zaklepanja

Dno vijaka je ravno, glava pa gladko zaobljena. Ima izjemno visoko prileganje s slepo luknjo obdelovanca, sila zaklepanja pa je enakomerna brez neenakomerne obremenitve. To ne bo povzročilo lokalne kompresijske deformacije, lažnega zaklepanja ali težav z rahljanjem, kar zagotavlja doslednost zaklepne moči na vsaki montažni točki.

Scenarij uporabe

1. Sklop orodja za natančen kalup

2. Avtomatsko sestavljanje mehanske opreme

3. Precizni instrumenti in električna oprema

4. Modifikacija in vzdrževanje vrhunske mehanske strukture

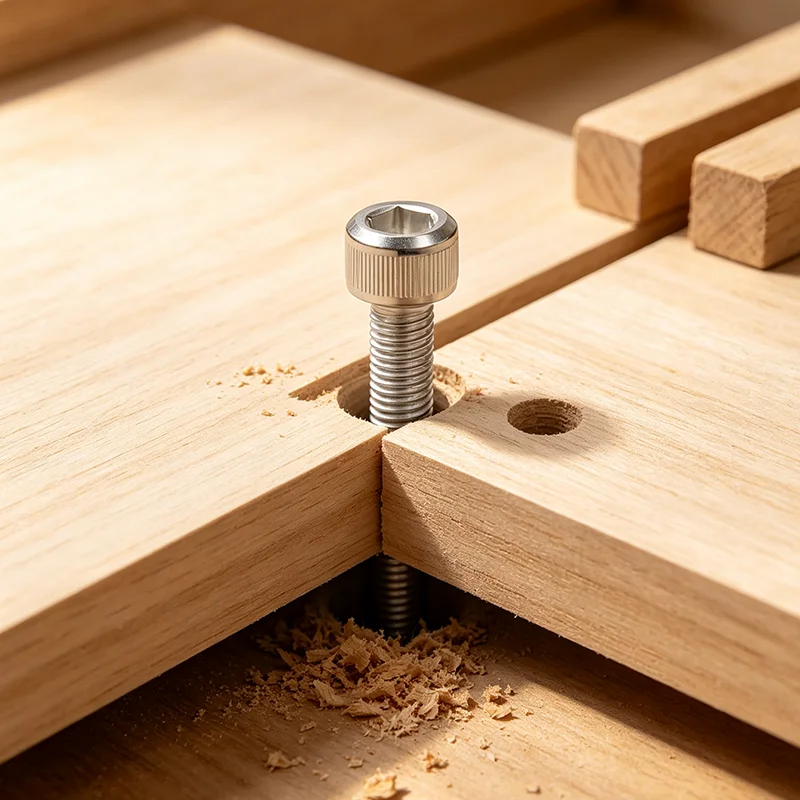

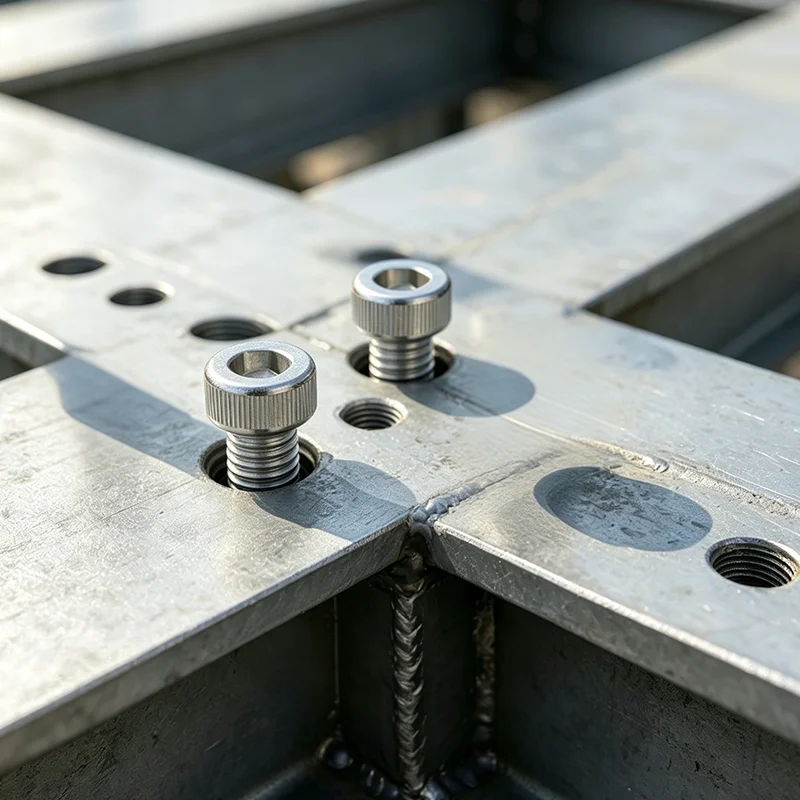

Hex Socket Cap Screw Din 912 Allen Bolt

Strukturne prednosti in zmogljivost procesa

Imbus vijaki DIN 912 uporabljajo enodelno hladno kovanje, preoblikovanje in postopek natančnega valjanja navojev s polnim in enakomernim profilom navoja ter natančnim nadzorom tolerance. Standardni notranji šesterokotni utor je globoko obdelan z gladko notranjo steno in visoko koncentričnostjo, kar zagotavlja tesno prileganje z imbus ključi brez zdrsa ali lomljenja zob med montažo. Zaokroženo dno glave in ravno nosilno površino je mogoče tesno pritrditi na ugreznjeno luknjo obdelovanca, kar omogoča poravnano skrito namestitev brez štrlečih izboklin. Surovine iz nerjavečega jekla visoke čistosti dajejo vijakom odlično natezno odpornost, odpornost proti utrujenosti in odpornost proti koroziji, ohranjajo dolgotrajno stabilno natančnost pritrjevanja v pogostih vibracijah in težkih delovnih okoljih ter učinkovito izboljšujejo celovitost in estetiko sestavljanja opreme.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Inbus vijak iz nerjavečega jekla, imbus vijak DIN 912
Executive Standard	DIN 912, ISO 4762, standard GB, nestandardna dolžina in velikost po meri
Material, ki je na voljo	304, 316, 316L nerjaveče jeklo; 2205/2507 Duplex Steel Prilagodljivo
Razpon velikosti	Polne metrične specifikacije M2-M48, izjemno kratko/ultra dolgo telo vijaka po meri
Vrsta pogona	Natančen notranji šestrobi pogon, ustrezen standardni imbus ključ
Površinska obdelava	Luženje in pasiviranje, navoj brez robov, gladka protikorozijska površina
Mehanske lastnosti	Visoka natezna trdnost, močna stabilnost pri zaklepanju, proti utrujenosti in proti zrahljanju
Način pakiranja	Neodvisna embalaža, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

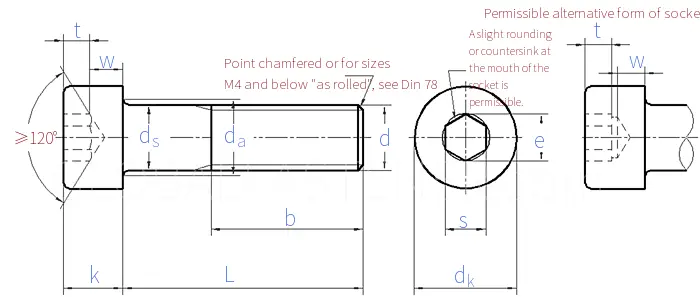

Hex Socket Cap Screw Din 912 Allen Bolt

Velikost niti d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Pitch	Groba nit	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Korak finega navoja-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Korak finega navoja-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	navadna glava	max	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	narebričene glave	max	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	max		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominalna velikost		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	max		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Velikost niti d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pitch	Groba nit	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Korak finega navoja-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Korak finega navoja-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	navadna glava	max	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	narebričene glave	max	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	max		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominalna velikost		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	max		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
