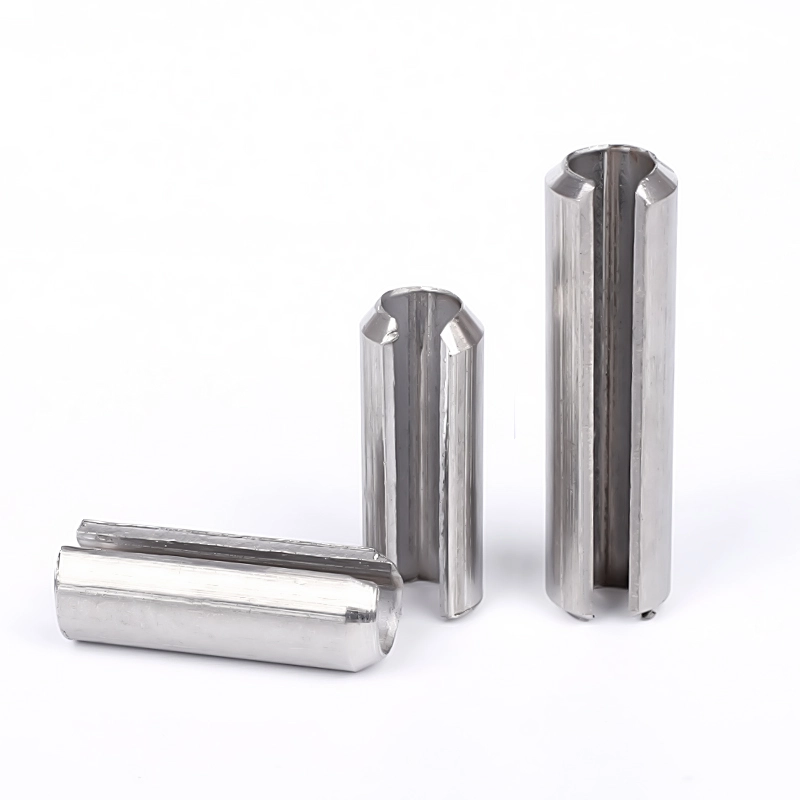

Vzmetni zatič za pozicioniranje, odporno na vibracije

Kitajski visokokakovostni vzmetni zatič za pozicioniranje, odporno na vibracije, podjetja Wanluo, znan tudi kot elastični zatiči z režami, so visoko žilavi samozaklepni pritrdilni elementi za pozicioniranje, ki vključujejo funkcije pozicioniranja in proti popuščanju. Za razliko od togih vzporednih zatičev fiksne velikosti in prožnih varnostnih razcepk imajo vzmetni zatiči edinstveno vzdolžno elastično strukturo z režami.

Pošlji povpraševanje

Product Description

Z elastičnim krčenjem med namestitvijo in samodejnim povratnim širjenjem po vstopu v luknjo vzmetni zatič tovarne Wanluo za pozicioniranje, odporno na vibracije, tvori tesno interferenčno prileganje z luknjo za zatič, kar omogoča samozaklepno pozicioniranje z ničelnim odmikom brez pomožnih zaklepnih delov. S samodejnim prilagajanjem tolerance, močno odpornostjo proti tresljajem, odpornostjo proti utrujenosti in visoko učinkovitostjo montaže odlično rešuje težave z ohlapnim prileganjem togih zatičev in zapleteno montažo tradicionalnih zaklepnih pritrdilnih elementov. Je jedro standardiziranega pritrdilnega elementa, ki se pogosto uporablja za pozicioniranje mehanskega prenosa, komponent proti zamiku in dinamično pritrjevanje strukture.

Strukturne značilnosti in tehnologija izdelave

Vzmetni zatič za pozicioniranje, odporno na vibracije, je integriran visoko natančen postopek žigosanja trakov in zaokroževanja z neprekinjeno vzdolžno režo na telesu zatiča in popolno cilindrično elastično strukturo. Oba konca sta natančno posneta in gladko polirana, kar je priročno za hitro vtiskanje in preprečuje praskanje notranje stene luknje za zatič. Elastično telo zatiča ima odlično zmogljivost pri krčenju in odboju, ki se lahko prilagodi majhnim tolerančnim napakam premera luknje in doseže tesno interferenčno prileganje. Izdelki so izdelani iz visokokakovostnega vzmetnega jekla z visoko vsebnostjo ogljika, manganovega jekla in materialov iz nerjavečega jekla. Izdelki so podvrženi celoviti toplotni obdelavi za kaljenje in popuščanje, da se zagotovi visoka trdota površine in žilavost jedra. Površina je fino obdelana s postopki proti koroziji in proti rji, z gladko teksturo in brez robov. Celotna struktura ima enakomerno elastičnost, stabilno mehansko zmogljivost, ni je enostavno deformirati ali pokvariti po dolgotrajnem ponavljajočem se iztiskanju in vibracijah, izpolnjuje zahteve visokih standardov industrijskega sestavljanja.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Vzmetni zatič, elastični zatič z zarezo, elastični zatič za zatič, samozaklepni zatič za vzmet
Executive Standard	DIN7346, ISO8752, GB879, standard JIS, nestandardni elastični zatiči po meri
Material, ki je na voljo	65Mn manganovo jeklo, visokoogljično vzmetno jeklo, nerjaveče jeklo 304/316
Razpon velikosti	Premer 1,5 mm–20 mm, dolžina 4 mm–300 mm polne standardne velikosti, prilagojena debelina in dolžina
Vrsta strukture	Vzdolžni valj z režami, elastični odboj pri krčenju, interferenčna samozaklepna struktura
Tehnologija predelave	Natančno žigosanje trakov, zaokroževanje, končna obdelava posnetkov, integralno kaljenje, protikorozijska obdelava
Uporabni obdelovanec	Mehanski zobniki, gredi, tečaji, avtomobilski deli, hidravlične komponente, sklopi vibrirajoče opreme
Površinska obdelava	Utrjevanje s črnim oksidom, galvanizacija, pasivizacija, oljni premaz proti rjavenju
Mehanske lastnosti	Visoka elastična žilavost, močno interferenčno samozaklepanje, odporno na vibracije, odporno na utrujenost, brez popuščanja
Način pakiranja	Notranja škatla proti rjavenju + izvozna škatla, embalaža, odporna na vlago in udarce, pakiranje na palete za množična naročila
Dobavni servis	Standardna dobava na kraju samem, nestandardna prilagoditev, ujemanje mehanskih pritrdilnih elementov na enem mestu

Spring Pin For Vibration Proof Positioning

Nazivni premer d		1	1.5	2	2.5	3	4	5	6	8	10	12	16	20	25	30
d	min	1.2	1.7	2.2	2.7	3.2	4.3	5.3	6.3	8.3	10.3	12.4	16.4	20.4	25.4	30.4
d	max	1.3	1.8	2.3	2.8	3.4	4.5	5.5	6.6	8.6	10.6	12.7	16.7	20.8	25.8	30.8
s		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	4	4.5	5
c		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	3	3	3
a		20°	20°	20°	20°	20°	20°	20°	20°	15°	15°	15°	15°	15°	15°	15°
Najmanjši dvojni strig, kN		0.7	1.58	2.8	4.38	6.32	11.24	17.54	26.04	42.7	70.16	104.1	171	280.6	438.5	631.4
b		1	1	1	1	1.4	1.6	1.6	2	2	2	2.4	2.4	3.5	3.5	3.5

Glavne prednosti in industrijske aplikacije

1. Inovativna elastična samozaklepna zasnova, brez potrebe po pomožnih razcepkah, maticah ali drugih dodatkih proti popuščanju. Samodejno odbojno interferenčno prileganje oblikuje trajno tesno pozicioniranje in učinkovito rešuje problem popuščanja pritrdilnih elementov v dolgotrajnih delovnih pogojih zaradi vibracij.

2. Močna tolerančna prilagodljivost, ki se lahko prilagodi manjšim napakam v odprtini obdelanih delov. V primerjavi s togimi vzporednimi zatiči z izjemno visokimi zahtevami glede natančnosti izvrtin imajo vzmetni zatiči manj težav pri sestavljanju in večjo toleranco napak na mestu, kar močno izboljša učinkovitost namestitve.

3. Odlična mehanska celovita zmogljivost. Po posebni toplotni obdelavi vzmetnega jekla ima telo zatiča visoko trdoto in elastično žilavost ter močno strižno odpornost in odpornost na udarce. Med pogostim mehanskim delovanjem in večkratnim razstavljanjem se ne bo zlomil ali deformiral.

4. Vgrajena funkcija za pozicioniranje in preprečevanje popuščanja, kompaktna struktura in brez motenj pri montaži. Poenostavi tradicionalno kombinirano strukturo pozicioniranja in zaklepanja, zmanjša število delov in optimizira celoten prostor za sestavljanje mehanske opreme.

5. Vzmetni zatič za pozicioniranje, odporno na vibracije, je širok razpon industrijske uporabe, primeren za različne scenarije dinamičnega mehanskega sestavljanja, ki se pogosto uporablja v proizvodnji avtomobilov, inženirskih strojih, hidravličnih pnevmatskih komponentah, dodatkih za kalupe, električni opremi in avtomatizirani proizvodni opremi.
