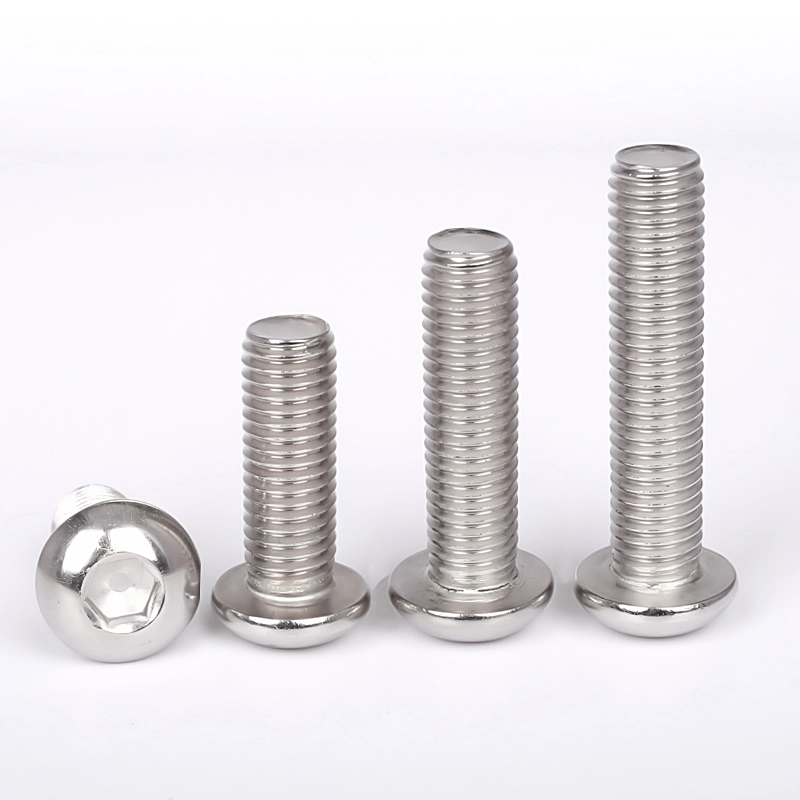

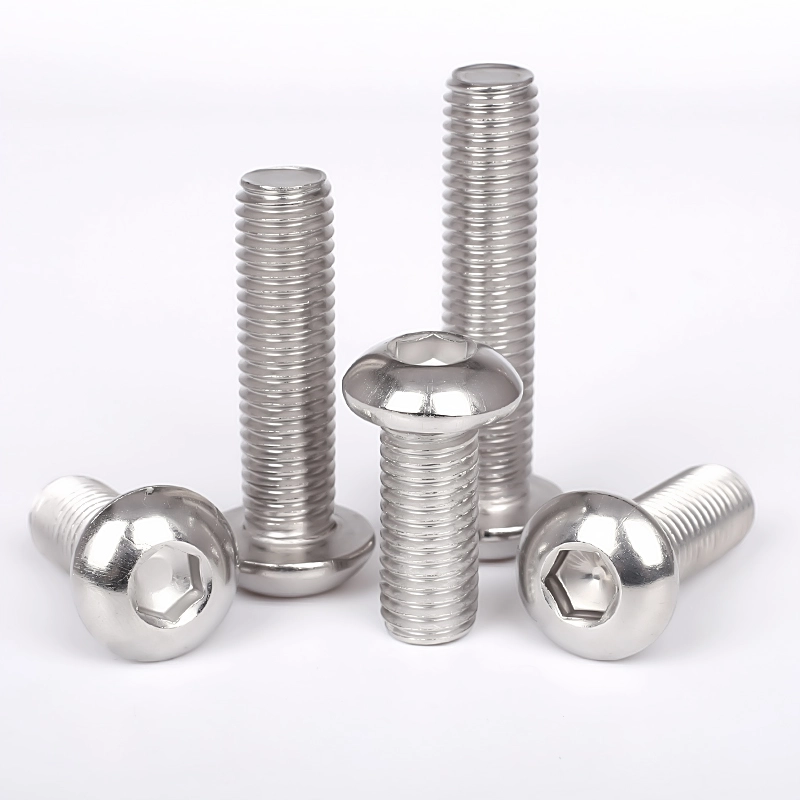

ISO 7380 inbus vijak z gumbasto glavo

Wanluo's China ISO 7380 inbus vijaki z gumbasto glavo so izdelani v popolni skladnosti z mednarodnimi standardi natančnosti ISO, zasnovani za površinsko montažo, zaščito pred praskami in scenarije pritrjevanja, ki so osredotočeni na estetiko. Za razliko od vijakov s cilindrično lopatico DIN 912 z ostrimi navpičnimi robovi ima serija ISO 7380 gladek zaobljen profil gumbaste glave brez ostrih vogalov.

Pošlji povpraševanje

Product Description

Ta edinstvena struktura ukrivljene površine odpravlja štrleče trde robove in nevarnosti prask, hkrati pa ohranja prednosti notranjega šestrobega pogona za delovanje v ozkem prostoru brez orodja. Popolnoma uravnoteži varen stik, urejen videz in stabilno delovanje zaklepanja, s čimer postane prednostno pritrdilo za izpostavljene površine opreme, potrošniške izdelke in estetsko mehansko montažo.

Oblikovanje nosilnih konstrukcij & Tehnologija proizvodnje kovin

Wanluo ISO 7380 inbus vijak z gumbasto glavo uporablja integrirano visoko natančno hladno kovanje in sekundarno valjanje navojev. Okrogla glava je gladko polirana z enakomernim radianom in brez robov, kar zagotavlja gladko in gladko površino po namestitvi. Poglobljeni standardni notranji šestrobi nastavek zagotavlja natančno prileganje orodja, učinkovito preprečuje zdrs orodja in zrušitev nastavka med privijanjem z visokim navorom. Popoln in gost profil navoja zagotavlja natančno toleranco in gladko vijačenje, kar zagotavlja dosledno prednapetost zaklepanja. Telo vijaka, izdelano iz visokokakovostnih surovin iz nerjavečega jekla, ima odlično natezno trdnost, strukturno žilavost in odpornost proti koroziji ter se prilagaja večkratnemu razstavljanju, vsakodnevnemu trenju in dolgotrajni uporabi na prostem brez deformacij ali rje.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	ISO 7380 inbus vijak z gumbasto glavo, imbus vijak z okroglo glavo
Executive Standard	ISO 7380, standard GB, nestandardne velikosti in korak navoja po meri
Material, ki je na voljo	304, 316, 316L nerjaveče jeklo; 2205/2507 Duplex Steel Opcijsko
Razpon velikosti	Polne standardne metrične velikosti M2-M16, na voljo kratka/dolga dolžina po meri
Vrsta glave	Gladka zaobljena glava gumba, oblika loka brez ostrih vogalov
Vrsta pogona	Standardni notranji šestrobi nastavek, združljiv z univerzalnimi inbus ključi
Površinska obdelava	Luženje in pasiviranje, zrcalno gladek zaključek, brez robov in proti koroziji
Mehanske lastnosti	Visoka natezna trdnost, močna struktura, proti trenju in zrahljanju
Način pakiranja	Notranja vreča, odporna na prah + škatla za izvoz, pakiranje na palete za pošiljke v razsutem stanju
Dobavni servis	Zaloga na kraju samem, nestandardna prilagoditev, dobava mešanih sponk na enem mestu

Velikost niti d		M3	M4	M5	M6	M8	M10	M12	M16
P	Pitch	0.5	0.7	0.8	1	1.25	1.5	1.75	2
a	max	1	1.4	1.6	2	2.5	3	3.5	4
a	min	0.5	0.7	0.8	1	1.25	1.5	1.75	2
d_a	max	3.6	4.7	5.7	6.8	9.2	11.2	14.2	18.2
d_k	max	5.7	7.60	9.50	10.50	14.00	17.50	21.00	28.00
d_k	min	5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
e^①	min	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	max	1.65	2.20	2.75	3.3	4.4	5.5	6.60	8.80
k	min	1.40	1.95	2.50	3.0	4.1	5.2	6.24	8.44
r	min	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s^③	Nominalna velikost	2	2.5	3	4	5	6	8	10
	max	2.080	2.58	3.080	4.095	5.140	6.140	8.175	10.175
	min	2.020	2.52	3.020	4.020	5.020	6.020	8.025	10.025
t	min	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
w	min	0.2	0.3	0.35	0.74	1.05	1.45	1.63	2.25
Najmanjša natezna obremenitev (N)^②	8.8	3220	5620	9080	12900	23400	37100	53900	100000
	10.9	4180	7300	11800	16700	30500	48200	70200	130000
	12.9	4910	8506	13800	19600	35700	56600	82400	154000

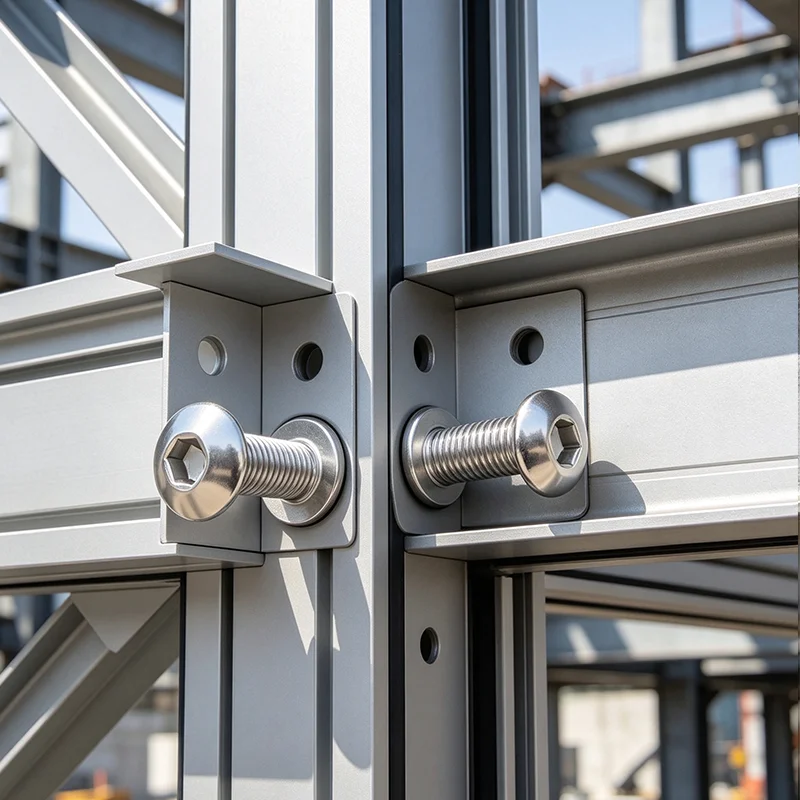

Zanesljivost izdelka in aplikacija za namestitev na terenu

1. Zaobljena oblika glave gumba odstranjuje ostre robove, kar učinkovito preprečuje poškodbe s praskami in odrgnino površine med delovanjem opreme in ročnim stikom, kar je idealno za izpostavljene položaje sestavljanja.

2. Glava obloka z nizkim profilom zavzame manj zunanjega prostora kot standardni vijaki z lončasto glavo, kar zagotavlja gladko in čisto površino opreme brez blokiranja gibljivih delov, izboljšuje splošno estetiko izdelka in poenostavlja oblikovanje.

3. Sprejema zrelo tehnologijo hladnega kovanja in valjanja navojev z visoko strukturno gostoto. Notranji šesterokotni nastavek ni enostavno zdrsniti pod navorom, saj ohranja stabilno pritrditev po dolgotrajnih vibracijah in ponavljajočem se razstavljanju.

4. Vrhunski material iz nerjavečega jekla zagotavlja odlično odpornost proti rji in solnemu pršenju, primeren za elektronsko opremo, vsakodnevne naprave, zunanje objekte in morska rahlo korozivna okolja.

5. Zelo vsestranska standardna velikost navoja, ki se popolnoma ujema z našo celotno ponudbo matic, podložk in navojnih palic, ki podpirajo podporno nabavo na enem mestu za industrijske montažne linije.

pogosta vprašanja

V1: Kakšna je razlika med vtičnimi vijaki ISO 7380 in DIN 912?

A1: DIN 912 je ravna skodelica z navpičnimi robovi, ki se večinoma uporablja za kalupe in skrito namestitev. ISO 7380 je zaobljena glava gumba brez ostrih vogalov, bolj primerna za izpostavljene površine, ki zahtevajo varnost in videz, z boljšim delovanjem proti praskam.

V2: Ali so vijaki z gumbasto glavo manj trdni kot vijaki z loputo?

A2: Ne. Oba uporabljata enak postopek hladnega kovanja in material iz nerjavečega jekla. Razlika je le v obliki glave. Natezna trdnost in stabilnost zaklepanja popolnoma izpolnjujeta standardne industrijske zahteve za pritrjevanje.

V3: Ali se lahko vijaki ISO 7380 uporabljajo za sestavljanje površinske dekoracije?

A3: Vsekakor. Gladka glava obloka in enotna kovinska tekstura zagotavljata urejen in občutljiv učinek namestitve, ki se pogosto uporablja za zunanje dele elektronskih izdelkov, fitnes opreme in pametnih naprav.

V4: Ali ponujate fine navoje in posebej dolge vijake z gumbasto glavo po meri?

A4: Da. Podpiramo prilagojeno višino glave, dolžino vijaka, korak navoja in posebno površinsko obdelavo za izpolnitev nestandardne opreme in osebnih potreb po sestavljanju.

V5: Kateri so glavni scenariji uporabe za vijake ISO 7380?

A5: Široko se uporabljajo v elektronski opremi, gospodinjskih aparatih, ohišjih za avtomatizacijo, fitnes opremi, medicinskih napravah in vseh izpostavljenih položajih, ki zahtevajo varno in lepo pritrditev.
