Single-End Hex Standoff

Single-End Hex Standoffs, znani tudi kot enostranski šestrobi distančniki, so profesionalni izolacijski pritrdilni elementi z navojem, namenjeni podpori rež elektronske opreme in fiksni montaži. S standardnim šesterokotnim zunanjim profilom za enostavno zaklepanje orodja in prilagajanje navora ima ta distančnik klasično strukturo z navojem z enim koncem: en konec je zunanji moški navoj za fiksno namestitev zaklepanja, notranji del pa je v celoti skozi notranji navoj za ustrezen sklop vijakov. Natančno nadzoruje montažno režo med PCB-ji, tiskanimi vezji, instrumentnimi ploščami in ohišji opreme, s čimer zagotavlja stabilno izolacijo, podporo in integracijo pritrditve. Izdelan je iz kovinskih materialov visoke trdnosti, odlikuje pa ga natančna toleranca navojev, močno delovanje proti vibracijam in odlična odpornost proti koroziji. To je standardni ujemajoči se pritrdilni element za natančno sestavljanje elektronskih omaric, inteligentnih instrumentov, omrežnih podvozij in industrijske nadzorne opreme.

Pošlji povpraševanje

Product Description

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Enostranski šestrobi odmik, šestrobi izolacijski distančnik moški-ženski, šestrobi navojni distančnik z eno izvrtino, šestrobi montažni steber PCB
Executive Standard	Splošna metrična specifikacija pritrdilnih elementov, podpira izdelavo risb po meri
Material, ki je na voljo	Nerjaveče jeklo 304, Nerjaveče jeklo 316, Ponikljano ogljikovo jeklo
Specifikacija niti	M2, M2.5, M3, M4, M5, M6, M8 metrični navoj
Učinkovita dolžina	6mm-100mm, nestandardna dolžina po meri
Strukturna značilnost	Zunanje šestrobo telo, enostranski zunanji navoj, enojna notranja luknja z notranjim navojem
Površinska obdelava	Naravno poliranje nerjavečega jekla, nikljanje, cinkanje
Osnovna zmogljivost	Natančna dimenzija razmika, enostavno zategovanje navora, visoka strukturna togost, odpornost proti vibracijam, odpornost proti koroziji
Orodja za ujemanje	Viličasti ključ, nasadni ključ
Scenariji uporabe	Montaža PCB, električna omarica, ohišje instrumenta, omrežna šasija, industrijska krmilna omarica, sklop elektronske opreme
Storitev po meri	Širina imbus po meri, dolžina zunanjega navoja, globina notranjega navoja, posebna površinska obdelava, storitev laserskega označevanja

Inšpekcija materiala in surovin

Trdne kovinske palice so ob prejemu strogo pregledane. Preverjanje kemične sestave in preskus vzorčenja trdote se izvede za vsako serijo. Površinski pregled odstrani neobdelane zaloge z razpokami, praskami in vključki. Potrdila o preskusu materiala se hranijo zaradi sledljivosti serije. Nečiste surovine se zavrnejo, da se prepreči trganje navojev, odstopanje dimenzij in nezadostna mehanska trdnost med obdelavo.

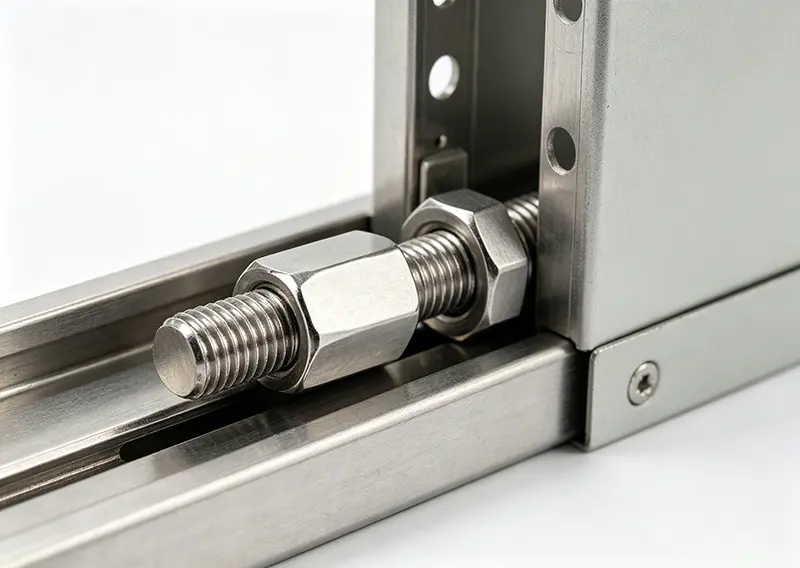

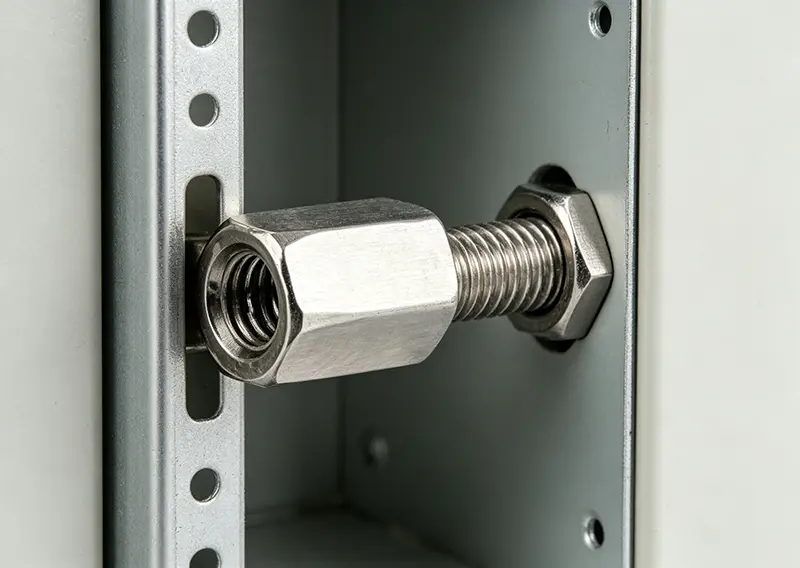

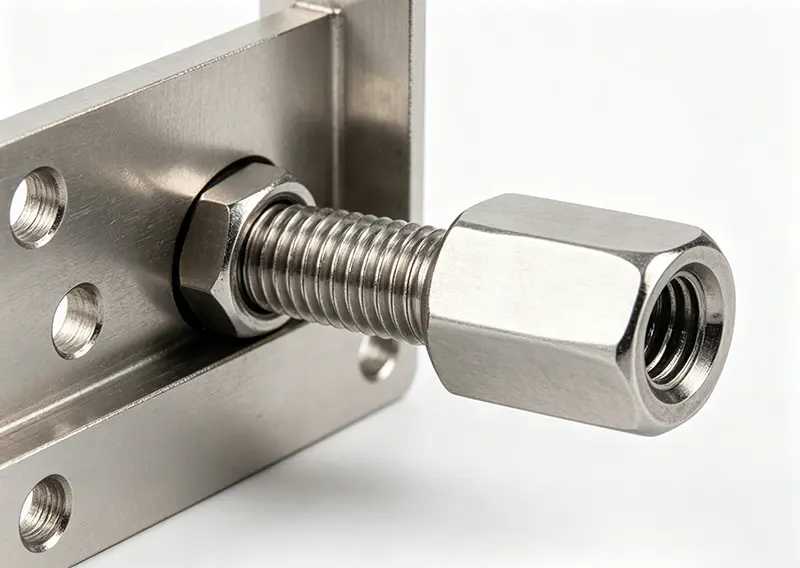

Single End Hex Standoff

Nadzor kakovosti in potek proizvodnje

Proizvodni potek: rezanje polne palice → šestrobo oblikovanje → navijanje zunanjega navoja → narezovanje notranjih lukenj → odstranjevanje robov → površinska obdelava → pregled premera navoja → merjenje dimenzij → pregled vizualnega videza → pakiranje.

Go-no-go merilniki navojev preverjajo zunanje in notranje navoje s 100-odstotnim vzorcem. Prevlečene različice iz ogljikovega jekla so podvržene periodičnemu vzorčenju s solnim razpršilom. Deli z robovi, nepopolnimi navoji ali dimenzijami, ki presegajo toleranco, bodo odstranjeni pred dostavo.

Analiza izogibanja napakam in pogostih zlorab

Med namestitvijo ne uporabljajte pretiranega navora, sicer lahko pride do luščenja navojev ali deformacije šestrobega telesa. Ujemajte z ustreznimi pritrdilnimi vijaki metrične velikosti; mešanje dodatkov z grobim in finim navojem bo povzročilo napako pri sestavljanju. Za obalna okolja z visoko razpršenostjo soli izberite kakovost nerjavečega jekla 316 namesto različic, prevlečenih z ogljikovim jeklom. Izogibajte se uporabi za scenarije nosilnih konstrukcij z velikimi obremenitvami; ta izdelek je zasnovan za montažo elektronske opreme v razmiku in ne za težke nosilne povezave.

Opis naročila in prilagajanja

Standardne velikosti so na zalogi za hitro dostavo. Podprte so nestandardne dolžine, posebna globina navoja in posebna šestnajstiška dimenzija po meri OEM. Poročila o preskusih materiala in poročila o preskusih proti koroziji so na voljo na zahtevo. Možnosti pakiranja vključujejo notranje plastične vrečke, izvozne kartone in pakiranje na palete za množična naročila. Vzorčna dobava je na voljo za strankino predprojektno preverjanje.
