Gibljivi očesni vijak iz nerjavečega jekla DIN 444

Fleksibilni očesni vijak iz nerjavečega jekla DIN 444 iz nerjavečega jekla tovarne Wanluo, prilagojen scenarijem prilagodljivega povezovanja in premičnega vpenjanja, ustreza mednarodnim industrijskim standardom DIN 444. Znani tudi kot fleksibilni očesni vijaki ali ribje očesni vijaki, se razlikujejo od togih fiksnih pritrdilnih elementov, saj imajo premično strukturo očesnega obroča, ki podpira prosto nihanje in nastavitev kota.

Pošlji povpraševanje

Product Description

Dobavitelj Wanluo je specializiran za proizvodnjo tega fleksibilnega očesnega vijaka z vrtljivim vijakom DIN 444 iz nerjavečega jekla. Ta prilagodljiva zasnova učinkovito odpravlja mrtve kote in strukturne napetosti pri sestavljanju, kar je idealno za vpenjanje vpenjal, premično mehansko povezavo in opremo za hitro zaklepanje. Zagotavljamo standardne specifikacije na zalogi in prilagojene nestandardne prilagoditve za izpolnjevanje različnih zahtev glede prilagodljivega pritrjevanja.

Fleksibilna povezava in strukturne prednosti

Ta nihajni sornik iz nerjavečega jekla DIN 444, prilagodljiv očesni sornik, uporablja integriran postopek natančnega kovanja in struženja z gladko okroglo luknjo za oko, ki omogoča prosto vrtenje in nihanje okoli gredi zatiča med namestitvijo. Samodejno se lahko prilagodi različnim kotom montaže, pri čemer se izogne togemu iztiskanju in upogibni deformaciji, ki jo povzroči prisilno pozicioniranje. Navojna palica ima natančno navijanje niti za visoko natančnost ujemanja, kar zagotavlja stabilno zaklepanje po nastavitvi kota. Izdelek, izdelan iz materialov iz nerjavečega jekla visoke čistosti, zagotavlja odlično odpornost proti obrabi, odpornost proti koroziji in strukturno žilavost ter ohranja prilagodljivo premično zmogljivost in dolgoročno stabilnost povezave pri ponavljajočem se mehanskem odpiranju in zapiranju.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Nihajni vijak iz nerjavečega jekla DIN 444, gibljiv očesni vijak
Executive Standard	DIN 444 (tip A/B/C), združljiv z GB/T 798, nestandardne velikosti po meri
Material, ki je na voljo	Na zalogi: 304, 316; Prilagodljivo: 2205, 2507 obojestransko nerjaveče jeklo
Razpon velikosti	M5-M39 običajne polne velikosti, prilagodljiv premer luknje za oko in dolžina vijaka
Vrsta niti	Standardni metrični grobi navoj, fini navoj, prilagodljiv za natančno vpenjanje
Površinska obdelava	Luženje in pasiviranje, gladka površina brez robov, enakomerna protikorozijska obdelava
Mehanske lastnosti	Stabilna natezna trdnost, močna odpornost proti obrabi zaradi nihanja, po pogostem gibanju ni enostavno deformirati
Način pakiranja	Notranja embalaža proti trku + izvozna škatla, paletna embalaža za pošiljke v razsutem stanju
Dobavni servis	Veleprodaja na kraju samem, prilagoditev tipa, mešana nabava na enem mestu

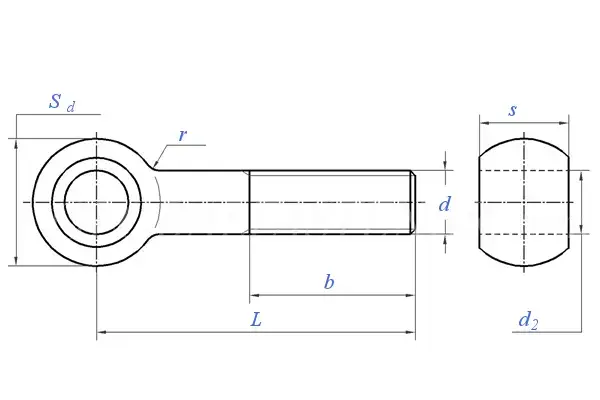

Stainless Steel Din 444 Swing Bolt Flexible Eye Bolt

Navoj vijaka d			M5	M6	M8	M10	M12	M16	M20	M24	(M27)
P	Pitch		0.8	1	1.25	1.5	1.75	2	2.5	3	3
b	L≤125		16	18	22	26	30	38	46	54	60
	125		-	-	28	32	36	44	52	60	66
	L>200		-	-	-	-	49	57	65	73	79
d₂	min=nominalna velikost		5	6	8	10	12	16	18	22	24②
d₂	max		5.03	6.03	8.036	10.036	12.043	16.043	18.043	22.052	24.052
S_d	max		12	14	18	20	25	32	40	45	50
	Vrsta A	min	10.9	12.9	16.9	18.7	23.7	30.4	38.4	43.4	48.4
	Tip B in C	min	11.57	13.57	17.57	19.48	24.48	31.38	39.38	44.38	49.38
r	Nominalna velikost		2.5	4	4	4	6	6	6	10	10
	max		3.75	6	6	6	9	9	9	15	15
	min		1.875	3	3	3	4.5	4.5	4.5	7.5	7.5
s	Vrsta A	max	8	9	11	14	17	19	24	28	30
	Vrsta A	min	7.52	8.52	10.3	13.3	16.3	18.16	23.16	27.16	29.16
	Tip B in C	max	6	7	9	12	14	17	22	25	27
	Tip B in C	min	5.88	6.85	8.85	11.82	13.82	16.82	21.79	24.79	26.79

Osnovna aplikacija in funkcionalne lastnosti

1. Funkcija prostega nihanja in prilagajanja kota rešuje problem togega odstopanja pritrjevanja, prilagajanje neravnim montažnim površinam in zahtevam za povezavo z več koti, ki jih običajni vijaki ne morejo izpolniti.

2. Gladko polirana luknja za oko zagotavlja prilagodljivo vrtenje okoli gredi zatiča z nizkim trenjem in brez zatikanja med pogostimi operacijami odpiranja, zapiranja in vpenjanja, kar izboljšuje fleksibilnost delovanja opreme.

3. Visokokakovostni material iz nerjavečega jekla zagotavlja odlično odpornost proti rji in koroziji, primeren za industrijske šablone, premične napeljave, napetostne povezave cevovodov in vlažna delovna okolja v delavnicah.

4. Integrirano kovanje zagotavlja trdno strukturo in močno strižno odpornost, s čimer se prepreči zlom in odpoved med ponavljajočim se dinamičnim pritrjevanjem in nihanjem.

5. Zaradi številnih standardnih tipov in prilagodljivih zmogljivosti po meri je široko uporaben za pozicioniranje mehanskih vpenjal, premično povezavo opreme in industrijske scenarije nastavljivega zaklepanja.

Stainless Steel Din 444 Swing Bolt Flexible Eye Bolt

pogosta vprašanja

V1: Kakšna je razlika med fleksibilnim očesnim vijakom iz nerjavečega jekla DIN 444 in običajnimi očesnimi vijaki?

A1: Nihajni vijaki DIN 444 se razlikujejo od očesnih vijakov s fiksno obremenitvijo in se osredotočajo na fleksibilno premično povezavo. Podpirajo prosti kot nihanja in prilagodljivo pozicioniranje, ki se večinoma uporabljajo za vpenjanje in premično mehansko nastavitev, ne pa za navpično dvigovanje nosilnosti.

V2: Za kaj se uporabljajo tipi vijakov DIN 444 A/B/C?

A2: Trije tipi se razlikujejo po velikosti odprtine za oko in strukturni toleranci ter se prilagajajo različnim zahtevam glede ujemanja gredi zatiča in natančnosti vpenjanja. Izberemo in prilagodimo lahko ustrezen tip glede na vaše standarde sestavljanja opreme.

V3: Ali se lahko nihajni vijak po dolgotrajni uporabi gladko vrti?

A3: Luknja za oko je natančno obdelana z gladko notranjo steno in strogim nadzorom tolerance. Material iz nerjavečega jekla ima dobro odpornost proti obrabi, kar zagotavlja dolgoročno prožno nihanje brez zagozdenja ali ohlapnega odmika.

V4: Ali je podprta prilagojena nestandardna velikost očesnih odprtin?

A4: Da. Podpiramo prilagojeno prilagoditev premera luknje za očesa, dolžine sornika, koraka navoja in strukture posebne oblike, ki se ujemajo s posebnimi gredi zatičev in režami za namestitev opreme.

V5: Za katere glavne scenarije so primerni nihajni zapahi?

A5: Pogosto se uporabljajo za industrijske napeljave za vpenjanje, nastavljivo vpenjalno opremo, premične mehanske povezave, pritrjevanje napetosti cevovodov in druge scenarije, ki zahtevajo pogosto prilagajanje in prilagodljivo pozicioniranje.
