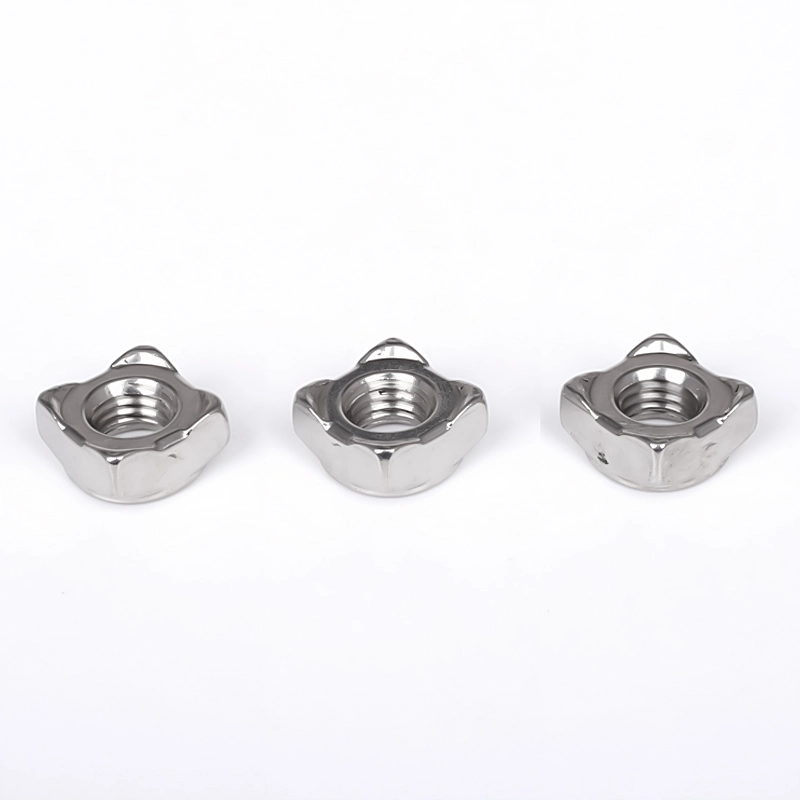

DIN 928 kvadratna privarjena matica

Visokokakovostna pravokotna varjena matica Wanluo DIN 928, profesionalno prilagojena za pritrditev pred varjenjem in integrirano oblikovanje, je izdelana strogo v skladu z nemškimi industrijskimi standardi. Za razliko od običajnih pritrdilnih matic, ki se zanašajo na zaklepanje po namestitvi, ima ta serija varilnih matic kvadratno integrirano strukturo z natančnimi varjenimi projekcijami, kar omogoča natančno pozicioniranje in pritrditev s točkovnim varjenjem na kovinske plošče in profile.

Pošlji povpraševanje

Product Description

Kvadratna varilna matica DIN 928 dobavitelja Wanluo rešuje pogoste industrijske težave, kot so nenatančno ročno narezovanje navojev, nestabilni odmik pri varjenju matice in nizka učinkovitost sestavljanja, s čimer zagotavlja enodelne rešitve za oblikovanje osnove z navojem za avtomatizirano proizvodnjo in obdelavo pločevine.

Strukturna zasnova in stabilnost pri varjenju

Kvadratna varilna matica DIN 928 ima štiristransko ravno pozicioniranje in integrirano zasnovo z varjenjem. Enotne varilne projekcije zagotavljajo dosledno stopnjo taljenja med točkovnim varjenjem, kar tvori trdno talilno povezavo z obdelovancem brez navideznega varjenja ali odspjkanja. Standardni navpični notranji navoj je obdelan z visoko natančnim enkratnim navojem, s popolno obliko zoba in natančno toleranco, kar zagotavlja nemoteno nadaljnjo montažo ujemanja vijakov. Izdelek je izdelan iz visokokakovostnih surovin iz nerjavečega jekla in ima enakomerno kovinsko teksturo, močno odpornost na visoke temperature pri varjenju in strukturno stabilnost ter se po varjenju in ohlajanju ne bo deformiral ali izgubil natančnosti navoja. Učinkovito izboljša celotno strukturno trdnost in konsistentnost sestavljanja obdelovancev serijske proizvodnje.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Kvadratna privarjena matica iz nerjavečega jekla, privarjena matica DIN 928
Executive Standard	DIN 928, standard ISO za varilne pritrdilne elemente, nestandardne velikosti po meri
Material, ki je na voljo	Nerjaveče jeklo 304, 316L, visoko trdno jeklo po meri, odporno proti koroziji
Razpon velikosti	Polne standardne velikosti M4-M12, debelina matice po meri in višina projekcije
Strukturna značilnost	Kvadratno pozicionirno telo + fiksna varilna projekcija, varilna struktura proti zamiku
Površinska obdelava	Luženje in pasiviranje, brez oksidne plasti, čista varilna površina
Mehanske lastnosti	Visoka trdnost varjenja, stabilna natančnost navoja, brez toplotne deformacije
Način pakiranja	Klasificirana embalaža proti trčenju + izvozna škatla, paletna razsuta embalaža
Dobavni servis	Dobava na kraju samem, nestandardna prilagoditev, nabava mešanih pritrdilnih elementov na enem mestu

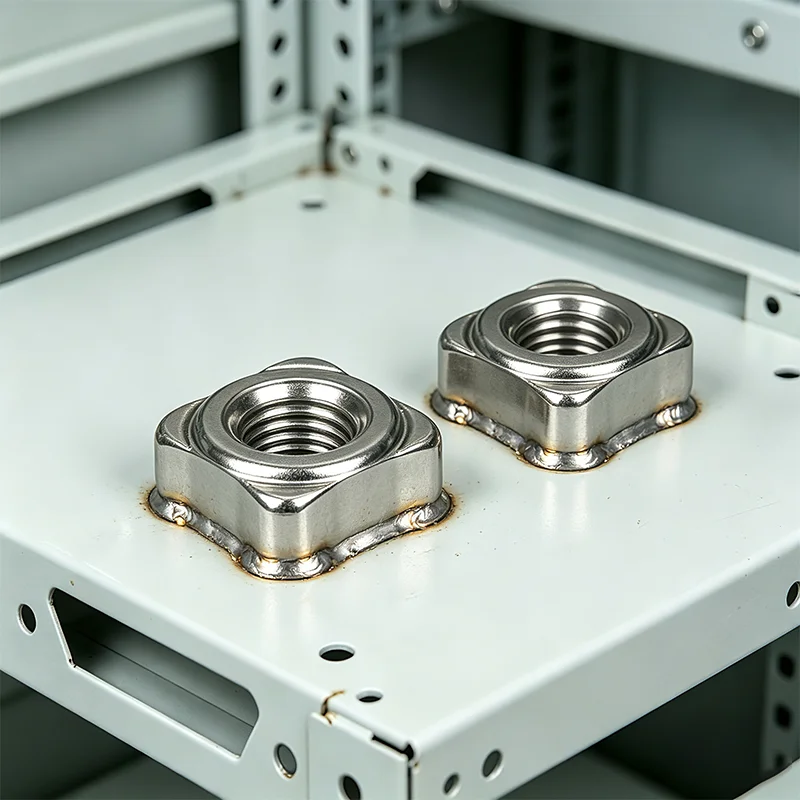

Din 928 Square Weld Nut

Velikost niti D			M4	M5	M6	M8	M10	7/16 20 UNF-2B ①	7/16 20 UNF-2B ②	M12	M14	M16
P	Pitch	Groba nit	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Fina nit, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Fina nit, 2	/	/	/	/	1	-	-	1.5	-	-
b	Nazivna velikost		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	max		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min=nominalna velikost		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	max		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	max		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nominalna velikost		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	max		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	max		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max=nominalna velikost		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max=nominalna velikost		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
na 1000 enot=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Prednosti osnovne aplikacije in postopka

1. Integrirana zasnova varilne projekcije omogoča natančno pozicioniranje pred varjenjem, učinkovito preprečuje odstopanje matice in vrtenje med varjenjem, kar močno izboljša izkoristek in konsistenco serijskih obdelovancev.

2. Zamenjajte tradicionalne ročne navojne matice in matice po namestitvi, poenostavite proizvodne procese, odpravite težave z zdrsom navojev in odpovedjo navojnih navojev pri tankih ploščah ter znatno izboljšajte učinkovitost proizvodnje.

3. Kvadratna omejevalna struktura kvadratne varilne matice DIN 928 ima dober učinek proti vrtenju po varjenju in oblikovanju, z enakomerno obremenitvijo navojne osnove, ki se učinkovito upira obremenitvi z vibracijami in preprečuje ohlapne povezave pri dolgotrajnem delovanju opreme.

4. Material iz nerjavečega jekla ima odlično zmogljivost varjenja pri visokih temperaturah in odpornost proti koroziji. Varilni spoj je trden brez rjavenja, prilagaja se avtomatizirani opremi, pločevinastim lupinam in zunanjim kovinskim konstrukcijskim delom.

5. Primerno za prizore montaže, ki jih ni mogoče zakleniti s tradicionalnimi maticami in maticami za zakovice. Ustvarja trajno fiksno navojno osnovo in se pogosto uporablja v proizvodnji avtomobilov, električnih omaricah in inženirskih strojih.

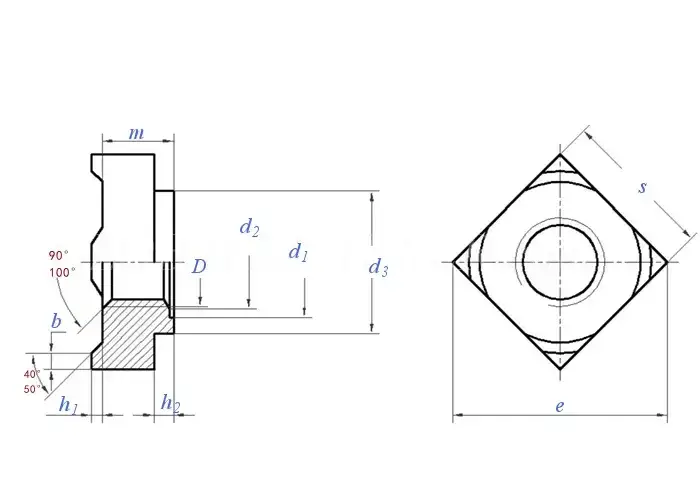

Din 928 Square Weld Nut
