GB818 strojni vijak s križno vgreznjeno glavo

Strojni vijak s križno vdolbino GB818, ki ga izdelujejo dobavitelji podjetja Wanluo, je standardni pritrdilni element za splošno natančno ujemanje, ki je posebej zasnovan za standardizirano sestavljanje srednje in lahke industrije. Primeren je za različne scenarije, kjer se za zaklepanje uporabljajo vnaprej nastavljene navojne luknje in matice. Za razliko od samozaklepne strukture koničastih samoreznih vijakov in lesnih vijakov z grobim navojem ima ta izdelek standardno metrično obliko s finimi zobmi brez rezanja koničastih konic. Doseže stabilno zaklepanje z natančnim vpetjem navoja in ima tri glavne prednosti: natančno ujemanje, večkratno razstavljanje in gladko sestavljanje.

Pošlji povpraševanje

Product Description

Strojni vijak s križno vdolbino GB818, ki ga proizvaja Wanluo Factory, je izdelan z integriranim postopkom hladnega kovanja v kombinaciji s postopkom sekundarnega natančnega valjanja navojev. Celoten profil zob je pravilen in toleranca je natančna, kar učinkovito rešuje pogoste težave pri sestavljanju, kot so neporavnani navoji, zastoji pri sestavljanju, neravne površine plošč in grob videz običajnih ponarejenih vijakov. Zaobljena glava v obliki loka nima ostrih robov, po namestitvi pa je urejena in lepa, primerna za serijsko standardizirano sestavljanje elektronskih naprav, gospodinjskih aparatov, preciznih instrumentov in dnevne industrijske opreme. Je najbolj vsestranski osnovni strojni vijak za scenarije montaže v lahki industriji.

Materialne prednosti

1. Enotna splošna trdota, primerna za ponavljajoče se pogoje sestavljanja in razstavljanja.

2. Odlična natezna odpornost in odpornost proti utrujenosti, 不易 zrahljanje ali deformacija.

3. Odporen proti koroziji in rji, primeren za različne običajne delovne pogoje.

4. Fina površinska obdelava, višja kakovost videza montaže.

5. Standardno razmerje materialov, popolna združljivost in vsestranskost.

Navodila za vzdrževanje in nego

1. Dnevni vizualni pregled

Redno pregledujte stanje površine strojnega vijaka GB818 s križno vdolbino. Osredotočite se na preverjanje težav, kot so nabrana umazanija, rahla oksidacija in nabiranje prahu na navojih. Nemudoma očistite površinske nečistoče, da preprečite, da bi se tujki oprijeli in sčasoma obrabili profil navoja, s čimer zagotovite natančnost vpenjanja.

2. Standardna montaža in demontaža, izogibajte se nasilnim operacijam

Pri razstavljanju ali sestavljanju uporabite ustrezna navzkrižna orodja z ustreznimi specifikacijami. Uporabite silo enakomerno in enakomerno. Izogibajte se nasilnemu zvijanju ali vlečenju na silo. Preprečite, da bi orodje zdrsnilo in obrabilo prečno režo ali poškodovalo navoje. Izogibajte se, da bi se vijaki zataknili ali jih ne bi mogli razstaviti zaradi človeških dejavnikov.

3. Oddelek za vzdrževanje okoljskih razmer

V vlažnih in slabo prezračevanih delovnih pogojih redno izvajajte preprosta vzdrževalna dela za preprečevanje rje. Preprosto obrišite z zaščitnim oljem, da izolirate vlago. V suhih notranjih okoljih ni potrebno kompleksno vzdrževanje. Samo naj bo sklop čist. To je primerno za dolgoročno stabilno uporabo.

4. Redno zategovanje in ponovni pregled

Za montažna mesta opreme z rahlimi vibracijami redno preverjajte stanje zaklepanja. Izvedite pravočasne prilagoditve in ojačitve, da preprečite, da bi dolgotrajne manjše vibracije povzročile rahlo popuščanje vijakov, s čimer zagotovite stabilnost sklopa opreme.

5. Klasifikacija Skladiščenje rezervnih delov

Rezervne vijake hranite v suhem in prezračenem okolju. Izogibajte se dolgotrajni izpostavljenosti elementom, stiku s kislimi ali alkalnimi mediji in preprečite prezgodnjo oksidacijo in rjavenje. Zagotovite natančnost sestavljanja in učinkovitost nadomestnih vijakov.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	GB818 vijak s križno vgreznjeno glavo, strojni vijak z metrično okroglo glavo
Executive Standard	GB818, standard ISO, navzkrižni standard DIN/ANSI
Material, ki je na voljo	304, 316, 316L nerjaveče jeklo, ogljikovo jeklo pocinkano
Razpon velikosti	Polne standardne metrične velikosti M1,6-M12, na voljo nestandardne dolžine po meri
Vrsta glave	Gladka okrogla ponvasta glava, nizkoprofilna okrasna pritrdilna glava
Vrsta pogona	Standardna križna vdolbina, združljiva z univerzalnimi montažnimi orodji
Funkcija niti	Fin in enoten poln metrični navoj, visoka natančnost ujemanja
Površinska obdelava	Dekapiranje in pasiviranje, polirana površina brez robov, proti rji in koroziji
Mehanske lastnosti	Visoka natezna trdnost, stabilna sila zaklepanja, proti utrujenosti in za večkratno uporabo
Način pakiranja	Notranja embalaža, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

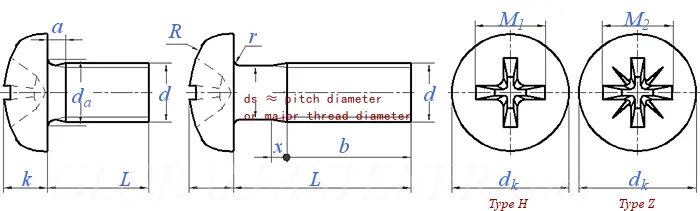

Gb818 Pan Head Cross Recessed Machine Screw

Velikost niti d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pitch		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Globina penetracije		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max=nominalna velikost		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max=nominalna velikost		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
vtičnica št.			0	0	1	1	2	2	2	3	4	4
M₁	Vrsta H	Ref.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Globina penetracije		max	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Globina penetracije		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Vrsta Z	Ref.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Globina penetracije		max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Globina penetracije		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
