Vgrezni šestrobi vijak iz nerjavečega jekla DIN 7991

Vijaki Wanluo iz nerjavečega jekla DIN 7991 z vgreznjeno inbusno glavo so izdelani strogo v skladu z nemškimi industrijskimi standardi, profesionalno zasnovani za popolnoma poravnane skrite zahteve sestavljanja. Za razliko od štrlečih vijakov z vtičnico in gumbasto glavo, ta serija uporablja 90-stopinjsko standardno stožčasto ugreznjeno strukturo, ki jo je mogoče popolnoma vdelati v obdelovanec po namestitvi brez štrline na površini.

Pošlji povpraševanje

Product Description

Vgrezni šestrobi vijak iz nerjavečega jekla DIN 7991 proizvajalca Wanluo temeljito rešuje težave motenj štrlečih pritrdilnih elementov, trenja komponent in neravne montažne površine pri mehanskem delovanju. Združuje natančen notranji šestrobi pogon in brezhibno delovanje skritega zaklepanja, zato je nepogrešljiv natančen pritrdilni element za opremo z visoko ravnostjo, drsne dele in poenostavljen strukturni sklop.

Strukturne značilnosti in tehnologija izdelave

Vgrezni šestrobi vijak iz nerjavečega jekla DIN 7991 uporablja integrirano hladno kovanje in visoko natančen postopek valjanja navojev. Standardna stožčasta glava z vgreznjeno glavo ima natančno toleranco kota, ki se popolnoma prilega običajnim izvrtinam obdelovanca, da doseže izjemno poravnano namestitev. Poglobljena notranja šestroba vtičnica je natančno oblikovana z gladko notranjo steno in visoko odpornostjo na navor, kar učinkovito preprečuje zdrs orodja in zrušitev luknje med visoko trdnim zaklepanjem. Poln in gost profil navoja zagotavlja enakomerno obremenitev in gladko vijačenje brez zatikanja ali zdrsa zob. Telo vijaka, izdelano iz surovin iz nerjavečega jekla visoke čistosti, ima stabilno natezno trdnost, odlično strukturno žilavost in dolgoročno odpornost proti koroziji, ohranja natančnost ploske montaže in zanesljivo delovanje pritrjevanja pri dolgotrajnih vibracijah in delovnih pogojih z izmenično obremenitvijo.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Nerjaveče jeklo DIN 7991 vijak z vgreznjeno šestrobo glavo, imbus vijak s ploščato glavo
Executive Standard	DIN 7991, standard ISO, standard GB, nestandardne mere po meri
Material, ki je na voljo	304, 316, 316L nerjaveče jeklo; 2205/2507 Duplex Steel Prilagodljivo
Razpon velikosti	Polne standardne metrične velikosti M2-M20, ultra kratka/ultra dolga dolžina vijaka po meri
Vrsta glave	90° standardna stožčasta ugreznjena glava, popolnoma poravnana skrita namestitev
Vrsta pogona	Natančni notranji šestrobi nastavek, združljiv s standardnimi inbus ključi
Površinska obdelava	Luženje in pasiviranje, gladka površina brez robov, enakomerna protikorozijska plast
Mehanske lastnosti	Visoka natezna odpornost, močna odpornost na navor, stabilna zmogljivost proti popuščanju
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

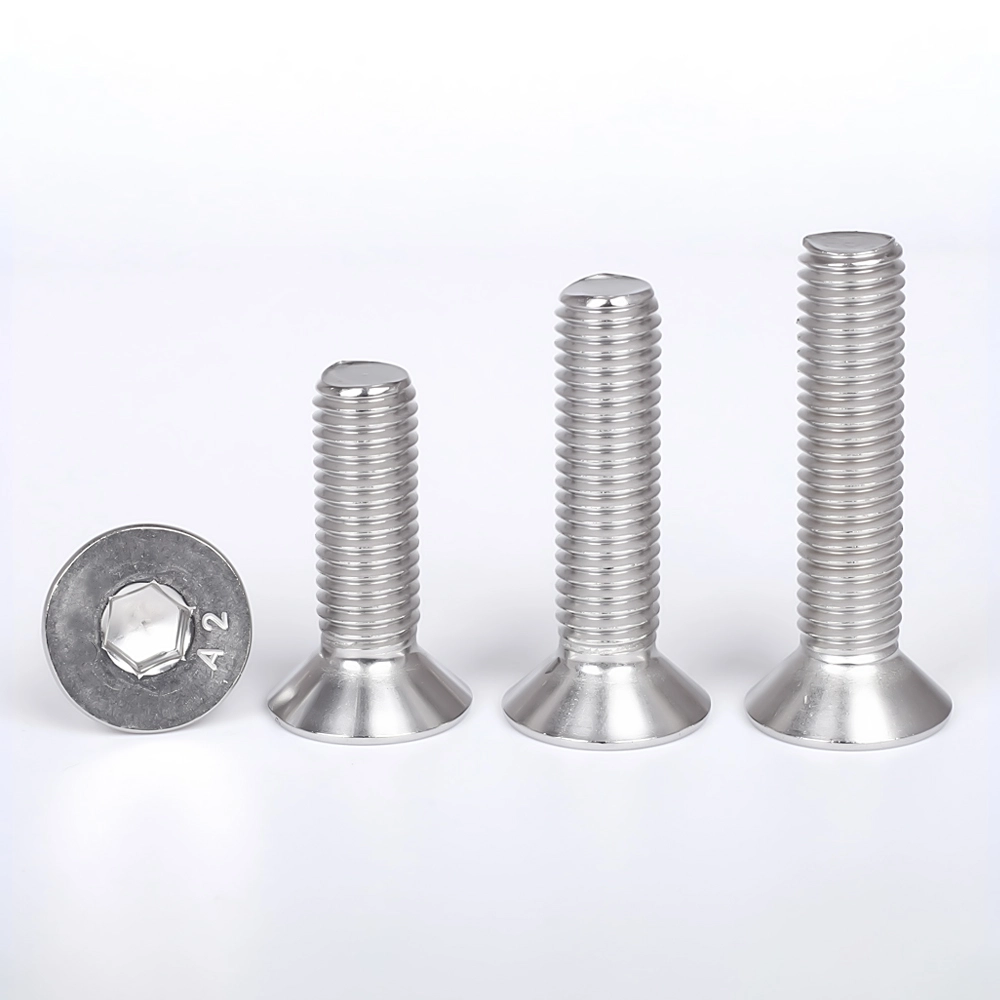

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Navoj vijaka d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pitch	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L≤125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L≤200	/	/	/	24	28	32	36	40	44	48	52	56	60
	L > 200	/	/	/	/	/	45	49	53	57	61	65	69	73
d_k	max=nominalna velikost	6	8	10	12	16	20	24	27	30	33	36	36	39
d_k	min	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
d_s	max=nominalna velikost	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	min	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	min	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	max	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	Nominalna velikost	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	min	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	max	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	max=nominalna velikost	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
t	min	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

Glavne prednosti in industrijske aplikacije

1. Popolnoma ugreznjena zasnova omogoča, da po namestitvi ni nobenih štrlečih površin, s čimer se popolnoma izognemo trenju, trčenju in zatikanju mehanskih drsnih delov, ki jih povzročajo štrleče glave vijakov, kar zagotavlja nemoteno delovanje opreme.

2. Standardna 90-stopinjska stožčasta glava se natančno prilega različnim običajnim vrtinam, s čimer doseže brezhibno prileganje, kar močno izboljša ravnost površine obdelovanca in celotno natančnost opreme.

3. Struktura notranjega šestrobega pogona podpira delovanje zaklepanja z visokim navorom, kar rešuje problem nezadostne sile zategovanja križnih vijakov s ploščato glavo, uravnoveša skrito namestitev in visoko trdnost pritrjevanja.

4. Visokokakovostni material iz nerjavečega jekla ima odlično odpornost proti rji in solnemu pršilu ter se prilagaja natančni opremi za avtomatizacijo, zunanjim strojem in rahlo jedkim delovnim okoljem za dolgoročno stabilno uporabo.

5. Univerzalna standardna specifikacija navoja se popolnoma ujema z našo celotno ponudbo matic, podložk in navojnih palic, ki podpirajo podporno pritrjevanje na enem mestu in serijsko nabavo za industrijske montažne linije.

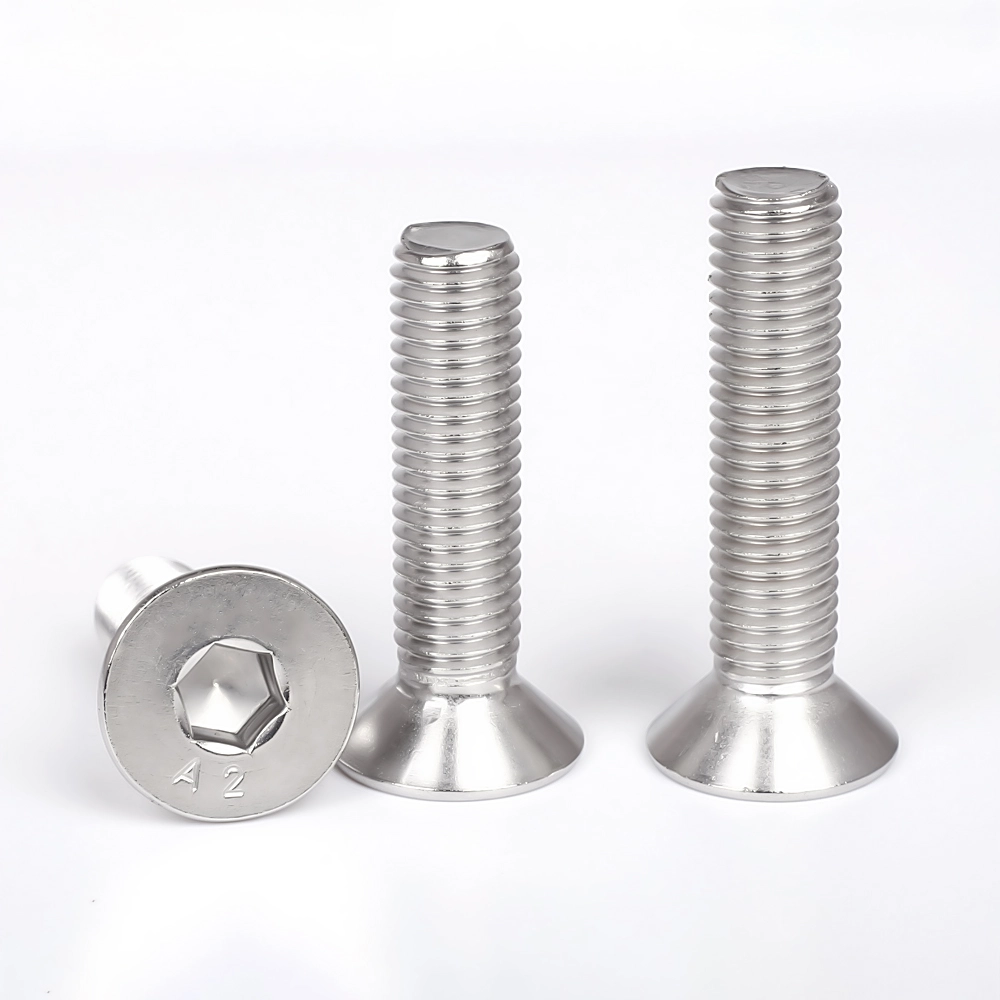

Stainless Steel Din 7991 Countersunk Hex Socket Screw

pogosta vprašanja

V1: Kakšna je razlika med vgreznjenim šestrobim vijakom iz nerjavečega jekla DIN 7991 in vijaki DIN 912/ISO 7380?

A1: DIN 912 je montaža s štrlečo čašo, ISO 7380 je polvidna montaža z okroglo gumbasto glavo, medtem ko je DIN 7991 popolnoma ugreznjena vgradnja. Edinstveno se uporablja za scenarije, ki zahtevajo popolnoma ravno površino obdelovanca in brez strukturnih posegov.

V2: Ali trdnost pritrditve šestrobih vijakov z ugreznjeno glavo zadostuje za natančno opremo?

A2: Da. Zaradi integriranega hladnega kovanja in odebeljenega telesa vijaka ima visoko natezno trdnost in odpornost na navor. Njegova stabilnost pritrjevanja v celoti ustreza standardom montaže natančnih strojev in avtomatizirane opreme.

V3: Ali je mogoče vijake DIN 7991 popolnoma vstaviti v obdelovanec?

A3: Vsekakor. Standardni stožčasti kot 90° se popolnoma ujema z industrijskimi univerzalnimi vrtinami. Po standardnem privijanju je glava vijaka popolnoma poravnana s površino obdelovanca brez štrlečih delov.

V4: Ali podpirate prilagojene vijake z ugrezno glavo s posebnim kotom?

A4: Da. Podpiramo prilagoditev nestandardnega ugreznjenega kota, dolžine vijaka in koraka navoja, ki izpolnjujejo posebne zahteve za sestavljanje natančnih kalupov in posebne opreme za avtomatizacijo.

V5: Za katere glavne scenarije so primerni vijaki DIN 7991?

A5: Veliko se uporablja v natančni opremi za avtomatizacijo, drsnih mehanskih delih, dodatkih za kalupe, ploskih vpenjalih orodij, elektronskih preciznih instrumentih in vseh scenarijih sestavljanja, ki zahtevajo ultra ravno površino in brez motenj.
