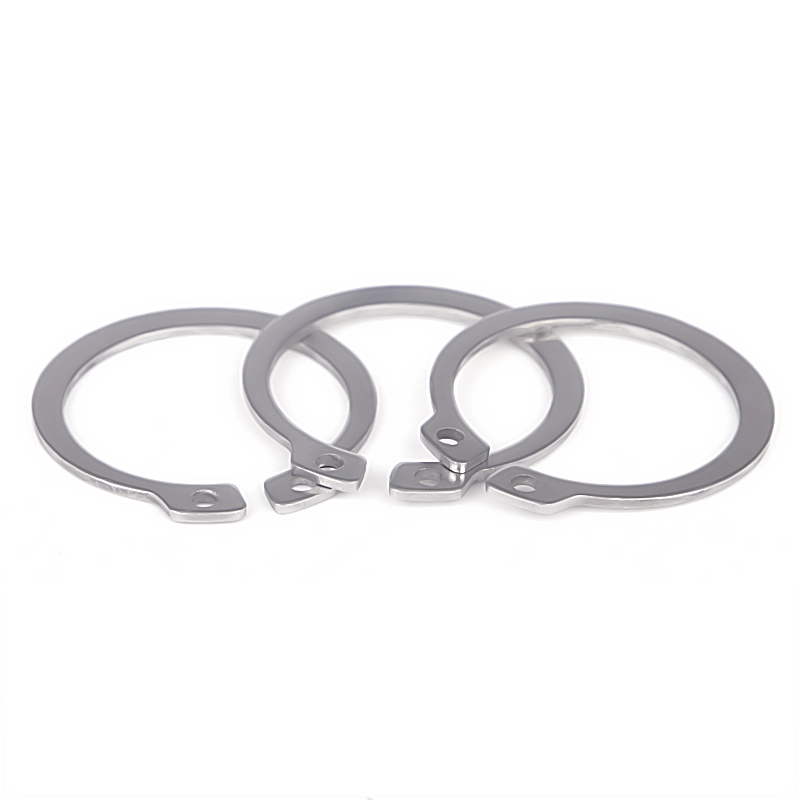

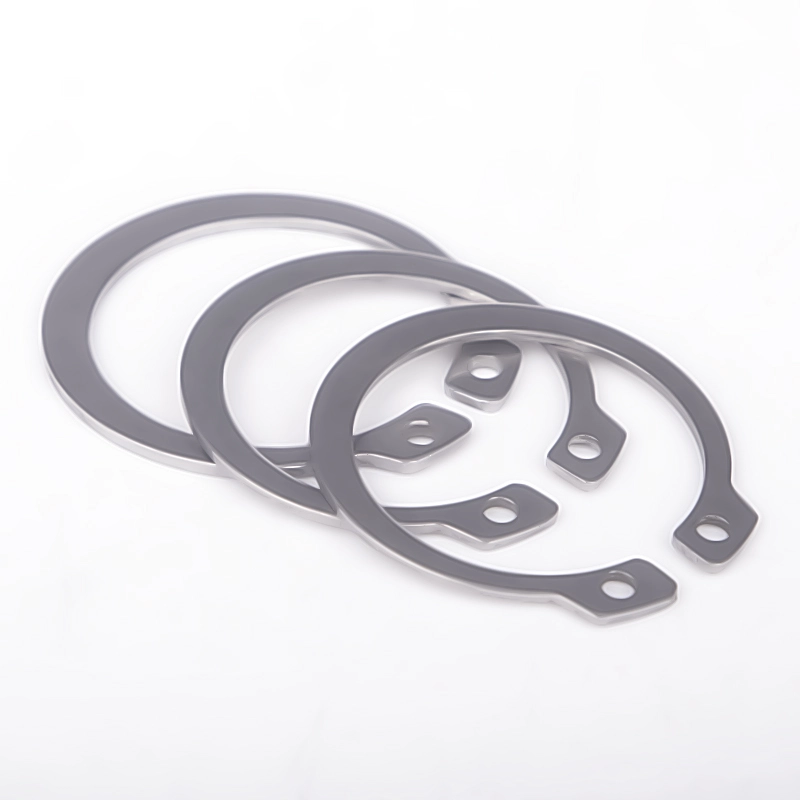

Zunanji varovalni obroč iz nerjavečega jekla DIN 471

Visokokakovostni zunanji obročki iz nerjavečega jekla DIN 471 iz tovarne Wanluo so izdelani strogo v skladu z nemškimi industrijskimi standardi DIN in spadajo med precizne elastične pritrdilne elemente, posebej zasnovane za pritrditev gredi.

Pošlji povpraševanje

Product Description

Za razliko od podložk, ki se uporabljajo za tlačne ležaje in proti zrahljanju, ima zunanja objemka iz nerjavečega jekla DIN 471 strukturo odprtega elastičnega obroča, ki se uporablja izključno za zunanji krožni utor vrtečih se in fiksnih gredi. Z natančnim elastičnim krčenjem in zmogljivostjo ponastavitve ga je mogoče hitro namestiti v utor gredi, da dosežete aksialno omejitev, s čimer učinkovito preprečite, da bi ležaji, zobniki, puše in drugi deli gredi aksialno zdrsnili in padli med mehanskim delovanjem. Je bistveni standardni pritrdilni element za sestavljanje mehanskega menjalnika, ki se ponaša z enostavno namestitvijo, visoko natančnostjo vpenjanja in dolgoročnim stabilnim mejnim učinkom.

Zasnova osrednje komponente in standardizirana tehnika obdelave

Zunanji varovalni obroči gredi DIN 471 uporabljajo surovine iz visokokakovostnega vzmetnega jekla in nerjavečega jekla, obdelane z integriranim natančnim žigosanjem, integrirano toplotno obdelavo kaljenja in popuščanja ter končno obdelavo robov. Standardna odprta reža in rezervirane namestitvene luknje se popolnoma ujemajo s profesionalnimi kleščami za varovalne obroče za hitro montažo in demontažo. Notranji premer in radian sta natančno kalibrirana, da zagotovita tesno vpenjanje s standardnimi utori gredi, brez ohlapnega vpenjanja ali prevelikega odstopanja pri zategovanju. Celotno telo obroča ima enakomerno debelino in odlično elastično žilavost, s stabilnim krčenjem in zmogljivostjo ponastavitve, ni lahko povzročiti elastične utrujenosti, trajne deformacije ali zloma po večkratnem razstavljanju in dolgotrajnem delovanju z vibracijami. Gladki zunanji rob brez robov preprečuje praskanje ujemajočih se delov, celotna strukturna trdnost pa izpolnjuje industrijske zahteve glede težkih obremenitev.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	DIN 471 Zunanji varovalni obroč, pritrdilni obroč gredi, zunanji zaskočni obroč
Executive Standard	DIN 471, standard ISO, standard GB, nestandardne velikosti po meri
Material, ki je na voljo	Nerjaveče jeklo 304, 316L, visokokakovostno vzmetno jeklo, pocinkano ogljikovo jeklo
Razpon velikosti	Premer gredi φ3mm-φ100mm polne standardne velikosti, posebna odprtina in debelina po meri
Vrsta strukture	Zunanji odprti elastični obroč, oblika z dvojno namestitveno luknjo, tip vpenjanja z utorom gredi
Tehnologija predelave	Natančno žigosanje, kaljenje s toplotno obdelavo, razigljevanje robov, elastična kalibracija
Veljavni predmet	Standardne vrtljive gredi, gredi zobnikov, ležajne gredi in cilindrični deli gredi
Površinska obdelava	Luženje in pasiviranje / pocinkano / črni oksid, proti rji in proti koroziji
Mehanske lastnosti	Močna elastična žilavost, proti utrujenosti, meja proti padcu, stabilna vpenjalna sila
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

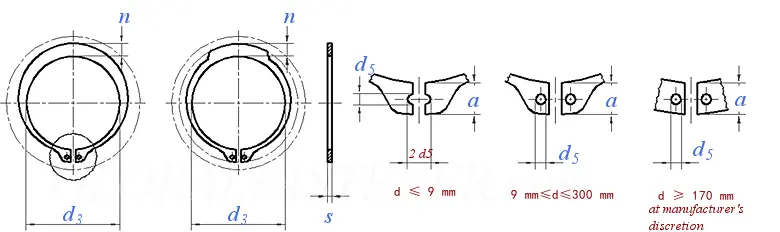

Stainless Steel Din 471 External Circlip

Nazivni premer d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
na 1000 enot ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nazivni premer d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
na 1000 enot ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nazivni premer d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
na 1000 enot ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nazivni premer d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
na 1000 enot ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Izjemne prednosti izdelka in univerzalna prilagoditev delovnim pogojem

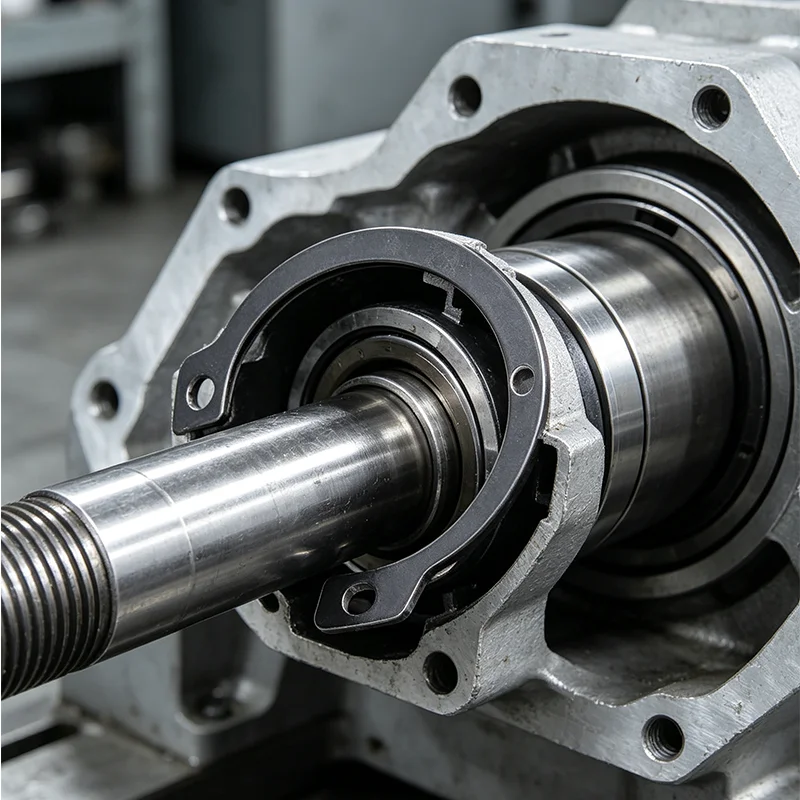

1. Profesionalna zunanja vpenjalna zasnova gredi se popolnoma ujema s standardnimi utori gredi, zagotavlja enakomerno in stabilno elastično vpenjalno silo, učinkovito omejuje aksialni premik delov gredi in rešuje problem odpadanja komponent zaradi vibracij in vrtenja opreme.

2. Visoko natančen integralni postopek toplotne obdelave zagotavlja varovalnemu obroču odlično obnovitev elastičnosti in učinkovitost proti utrujenosti. Ohranja stabilno elastičnost po večkratnem širjenju in krčenju, brez sprostitve ali okvare med dolgotrajnim delovanjem pri visoki hitrosti.

3. Rezervirane dvojne namestitvene luknje sodelujejo s posebnimi kleščami za varovalne obroče, kar omogoča hitro montažo in demontažo, močno izboljša vzdrževanje opreme in učinkovitost zamenjave komponent, primerno za serijsko industrijsko montažo.

4. Gladka končna obdelava brez robov ščiti gredi in ustrezne dele pred praskami in odrgninami med namestitvijo in delovanjem, kar zagotavlja natančnost sestavljanja in življenjsko dobo komponent menjalnika.

5. Več možnosti materiala in površinske obdelave se prilagajajo različnim delovnim okoljem, pogosto se uporabljajo v mehanski opremi, avtomobilskih delih, električnih napravah, hidravličnih pnevmatskih komponentah in avtomatiziranih prenosnih sistemih.

Stainless Steel Din 471 External Circlip

pogosta vprašanja

V1: Za kaj se uporablja zunanja varovalka iz nerjavečega jekla DIN 471?

A1: DIN 471 je zunanji varovalni obroček za gredi, ki je večinoma nameščen na zunanji utor mehanskih gredi za pritrditev ležajev, zobnikov, tulcev gredi in drugih delov, ki preprečuje aksialno drsenje in odpadanje, uresničuje natančno omejitev vrtečih se komponent gredi.

V2: Kakšna je razlika med varovalnimi obroči DIN 471 (gred) in DIN 472 (luknja)?

A2: DIN 471 je zunanji varovalni obroč za vgradnjo na gred, ki vpenja zunanji krog gredi; DIN 472 je notranji varovalni obroč za vgradnjo v luknjo, ki vpenja notranjo steno izvrtine. Obe strukturi sta nasprotni in nista zamenljivi.

V3: Ali bo varovalni obroč po dolgotrajni uporabi izgubil elastičnost?

A3: Naši varovalni obroči po DIN 471 uporabljajo strogo kaljenje in popuščanje, s stabilno elastičnostjo in močno sposobnostjo proti utrujenosti. V standardnih delovnih pogojih ne bo ohlapen ali neveljaven, kar zagotavlja dolgoročno mejno stabilnost.

V4: Ali namestitev zahteva profesionalna orodja?

A4: Da. Priporočljivo je, da za namestitev razširitve uporabite ustrezne klešče za varovalne obroče, da se izognete umetnim deformacijam in zlomom ter zagotovite tesno prileganje in stabilen omejevalni učinek po namestitvi.

V5: Ali lahko prilagodite nestandardne varovalne obroče?

A5: Da. Podpiramo prilagajanje posebnega zunanjega premera, debeline, velikosti utorov in površinske obdelave z visoko odpornostjo proti koroziji, da izpolnimo mejne zahteve posebnih mehanskih komponent gredi.
