Notranji varovalni obroč iz nerjavečega jekla DIN 472 / pritrdilni obroč z luknjo

Wanluo Kitajska iz visokokakovostnega nerjavečega jekla DIN 472 Notranji varovalni obroč / zadrževalni obroč za luknje je strogo izdelan v skladu z nemškimi industrijskimi standardi DIN in služi kot profesionalni elastični pritrdilni element za pozicioniranje lukenj.

Pošlji povpraševanje

Product Description

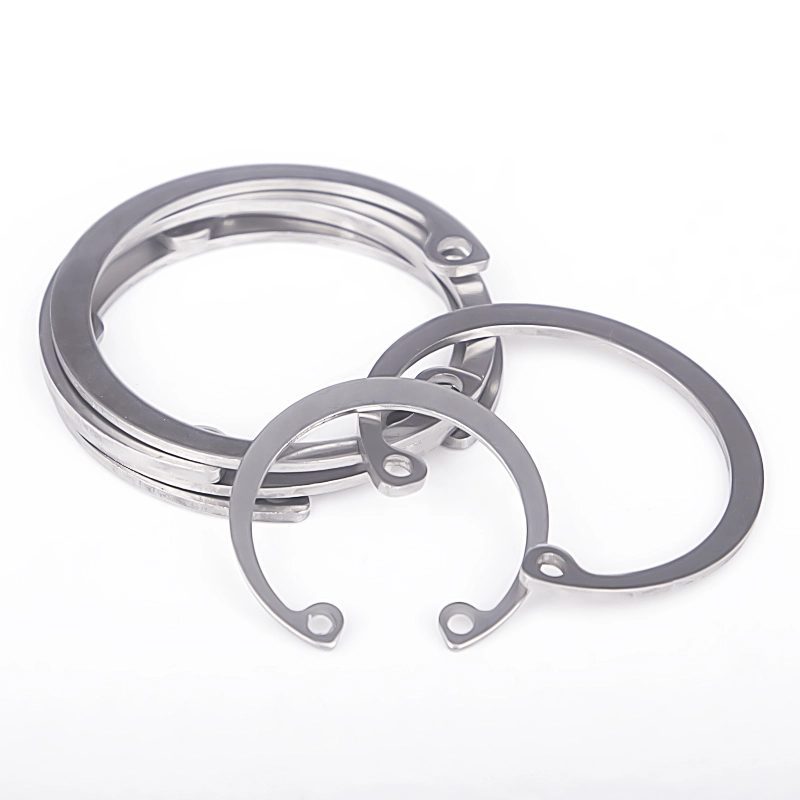

Za razliko od zunanjih varovalnih sponk gredi DIN 471 za vpenjanje zunanje gredi ima notranji varovalni obroč / zadrževalni obroč lukenj iz nerjavečega jekla DIN 472 tovarne Wanluo elastično strukturo, ki se odpira navznoter, posebej zasnovano za vpenjanje in omejevanje notranjih utorov lukenj. Z zanesljivim elastičnim raztezanjem in zmogljivostjo vpenjanja je vdelan v utore za natančne luknje za pritrditev zatičev, ležajev, notranjih gredi in vgrajenih komponent, kar učinkovito preprečuje izpadanje notranjih delov in aksialni premik pod delovnimi vibracijami in udarci obremenitve. S kompaktno strukturo, visoko natančnostjo vpenjanja in enostavno montažo je osnovni standardni pritrdilni element za vgrajeno mehansko montažo in natančno omejitev položaja lukenj.

Oblikovanje konstrukcije izdelka in proces industrijske izdelave

Varovalni obroči za notranje luknje DIN 472 so izdelani iz vzmetnega jekla visoke čistosti in vrhunskih materialov iz nerjavečega jekla, obdelani z integriranim natančnim žigosanjem, toplotno obdelavo s splošnim kaljenjem in popuščanjem ter finim obrezovanjem robov. Edinstvena struktura odpiranja navznoter in simetrične montažne luknje se popolnoma ujemajo s profesionalnimi kleščami za varovalne obroče za hitro razširitveno namestitev in demontažo. Radian zunanjega kroga in premer vpenjanja sta natančno umerjena, da dosežeta popoln stik in tesno prileganje s standardnimi notranjimi utori lukenj, s čimer se izogneta ohlapnemu vpenjanju, zamiku ali odpadanju. Celotna debelina telesa obroča je enakomerna z odlično elastično žilavostjo in odpornostjo proti utrujenosti, ohranja stabilno zmogljivost vpenjanja po večkratni ekspanziji in dolgotrajnem cikličnem delovanju brez trajne deformacije ali elastične okvare. Gladka površina brez robov učinkovito ščiti notranji premer stene luknje in natančno vgrajene dele pred praskami in odrgninami ter izpolnjuje standarde za visoko natančno mehansko sestavljanje.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Notranji varovalni obroč DIN 472, pritrdilni obroč lukenj, notranji zaskočni obroč
Executive Standard	DIN 472, standard ISO, standard GB, nestandardne velikosti po meri
Material, ki je na voljo	Nerjaveče jeklo 304, 316L, visokokakovostno vzmetno jeklo, pocinkano ogljikovo jeklo
Razpon velikosti	Premer luknje φ8mm-φ100mm polne standardne velikosti, posebna odprtina in debelina po meri
Vrsta strukture	Notranji elastični obroč, ki se odpira navznoter, dvojne montažne luknje, vpenjalni utor z notranjo luknjo
Tehnologija predelave	Natančno žigosanje, kaljenje s toplotno obdelavo, razigljevanje robov, elastična kalibracija
Veljavni predmet	Mehanske notranje luknje, luknje za ležaje, luknje za cilindre in natančni položaji vgrajenih utorov
Površinska obdelava	Luženje in pasiviranje / pocinkano / črni oksid, proti rji in proti koroziji
Mehanske lastnosti	Stabilna elastična vpenjalna sila, proti utrujenosti, proti popuščanju, vzdržljiva mejna zmogljivost
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nazivni premer d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominalna velikost	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	max	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
na 1000 enot ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nazivni premer d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominalna velikost	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	max	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	max	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
na 1000 enot ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nazivni premer d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	max	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominalna velikost	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	max	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	max	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
na 1000 enot ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nazivni premer d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	max	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominalna velikost	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	max	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	max	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
na 1000 enot ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Poudarki vrhunskosti izdelka in scenariji uporabe v več panogah

1. Profesionalna vpenjalna struktura notranjih lukenj se popolnoma ujema s standardnimi velikostmi utorov lukenj, kar zagotavlja enakomerno obodno elastično vpenjalno silo, ki učinkovito omejuje aksialno gibanje vgrajenih ležajev, gredi in delov čepa, da se prepreči ločitev notranje komponente.

2. Strog integralni postopek toplotne obdelave poveča elastično stabilnost in mehansko žilavost, kar zagotavlja, da ni elastične utrujenosti, sprostitve ali loma po dolgotrajnih vibracijah in ponavljajočem sestavljanju, ter ohranja dolgoročno natančno mejno natančnost.

3. Simetrična zasnova z dvojno luknjo podpira hitro razširitveno namestitev in demontažo s posebnimi kleščami za varovalne obroče, kar močno izboljša učinkovitost sestavljanja proizvodnje in kasnejše vzdrževanje opreme, primerno za obsežno industrijsko serijsko proizvodnjo.

4. Izjemno gladek zaključek brez robov ščiti notranjo steno luknje in natančno ujemajoče se dele pred obrabo in praskami, s čimer se izogne poškodbam sklopa in tresenju opreme ter zagotavlja stabilno delovanje natančnih mehanskih struktur.

5. Raznolik material in rešitve površinske obdelave se prilagajajo številnim delovnim scenarijem, pogosto se uporabljajo v hidravličnih pnevmatskih komponentah, avtomobilskih natančnih delih, gospodinjskih aparatih, opremi za avtomatizacijo in mehanskih konstrukcijah za položaj lukenj v strojništvu.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

pogosta vprašanja

V1: Kaj je glavni namen varovalnega obroča DIN 472?

A1: DIN 472 je varovalni obroč za notranjo luknjo, nameščen znotraj predhodno odprtih lukenj in vdelan v utore za luknje. Uporablja se za pritrditev in omejevanje vgrajenih ležajev, gredi in cilindričnih delov za preprečevanje aksialnega odpadanja in premikanja notranjih komponent.

V2: Ključne razlike med DIN 472 in DIN 471?

A2: DIN 471 je zunanji varovalni obroč za zunanje vpenjanje gredi z odpiranjem navzven; DIN 472 je notranji varovalni obroč za notranje vpenjanje lukenj z odpiranjem navznoter. Oba imata nasprotni smeri strukturne obremenitve in nista popolnoma zamenljiva ter tvorita celoten sklop pritrdilnih elementov za omejitev gredi in lukenj.

V3: Ali se varovalni obroč DIN 472 med namestitvijo enostavno deformira?

A3: Ne. Naši izdelki uporabljajo profesionalno obdelavo za kaljenje vzmetnega jekla z visoko žilavostjo in togostjo. Standardna namestitev razširitve orodja ne bo povzročila trajne deformacije, varovalni obroč pa se lahko hitro vrne na standardno velikost za tesno vpenjanje.

V4: Kateri scenariji so primerni za DIN 472?

A4: Široko je uporaben za vse scenarije omejitve vgrajenih lukenj, kot so luknje za hidravlične ventile, luknje za ležaje motorjev, luknje za sklop opreme, deli cilindrov, luknje za natančne instrumente in avtomatizirane mehanske pritrdilne strukture notranjih votlin.

V5: Ali je mogoče zagotoviti prilagojene nestandardne varovalne obročke?

A5: Da. Podpiramo prilagajanje posebnega notranjega in zunanjega premera, debeline, velikosti utorov in visoko protikorozijsko površinsko obdelavo za izpolnjevanje prilagojenih mejnih zahtev za posebne mehanske položaje lukenj.
