Konična vzmetna podložka iz nerjavečega jekla DIN 6798A

Če iščete zanesljive proizvajalce in dobavitelje stožčastih vzmetnih podložk iz nerjavečega jekla DIN 6798A, so izdelki Wanluo izdelani strogo v skladu z nemškimi industrijskimi standardi DIN in spadajo med visoko zmogljive elastične zaklepne podložke z enim stožcem. Za razliko od ploščatih podložk, navadnih razcepljenih vzmetnih podložk in varovalnih sponk tipa E za enostavno omejevanje ima DIN 6798A edinstveno enostransko stožčasto ukrivljeno strukturo z inherentno elastično napetostjo in samonivelirno funkcijo.

Pošlji povpraševanje

Product Description

Ko je konična vzmetna podložka iz kitajskega nerjavečega jekla DIN 6798A proizvajalca Wanluo privita navzdol, se nekoliko splošči, da ustvari neprekinjeno in stabilno obnovitveno elastično silo, ki učinkovito kompenzira zračnost navojev, vrzeli pri toplotnem raztezanju in sprostitev napetosti. Rešuje običajne napake pri pritrjevanju, kot so popuščanje vijakov, slabo prileganje in neenakomerno stiskanje, ki ga povzročajo vibracije opreme in izmenične obremenitve, kar je idealno za natančno izravnavo in visoko zanesljive scenarije sestavljanja proti popuščanju.

Dimenzijska konstrukcija in obdelovalna obrt za toplotno kovanje

Konične podložke DIN 6798A so izdelane iz vzmetnega jekla visoke čistosti in vrhunskih materialov iz nerjavečega jekla, ki so obdelani z integriranim natančnim žigosanjem, enodelnim oblikovanjem ukrivljene površine in strogim kaljenjem s toplotno obdelavo. Standardna enojna stožčasta površina ima enoten radian in dosleden koeficient elastičnosti, ki zagotavlja enakomerno porazdelitev napetosti po stiskanju in stabilno obnovitev elastičnosti brez odstopanja. Gladke zgornje in spodnje površine brez robov se popolnoma prilegajo glavam vijakov in ravninam obdelovanca, s čimer dosežejo samodejno mikro izravnavo med zaklepanjem, da izravnajo manjši nagib sklopa in neenakomerne kontaktne reže. Celotna struktura se ponaša z visoko trdoto in močno odpornostjo proti utrujenosti, ki se upira trajnim deformacijam in elastičnim okvaram po tisočih ciklih stiskanja in tresljajev. Stroga kontrola tolerance dimenzij zagotavlja popolno ujemanje s standardnimi metričnimi vijaki, kar omogoča standardizirano in učinkovito montažo za industrijsko proizvodnjo.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	DIN 6798A konična vzmetna podložka, enojna stožčasta podložka Belleville, elastična zaporna podložka
Executive Standard	DIN 6798A, standard ISO, standard GB, nestandardne velikosti po meri
Material, ki je na voljo	Nerjaveče jeklo 304, 316L, vzmetno jeklo visoke trdnosti, pocinkano ogljikovo jeklo
Razpon velikosti	M3-M24 polne standardne ujemajoče se velikosti, debelina po meri in višina stožca
Vrsta strukture	Enostranska stožčasta konična struktura, integralno elastično oblikovanje, samonivelirno stiskanje
Tehnologija predelave	Natančno ukrivljeno žigosanje, integralno kaljenje in popuščanje, odstranjevanje robov, elastična kalibracija
Ujemajoč se pritrdilni element	Združljiv z vsemi standardnimi metričnimi vijaki, vijaki in maticami
Površinska obdelava	Luženje in pasiviranje / pocinkano / črni oksid, proti rji in proti koroziji
Mehanske lastnosti	Enakomerna elastična napetost, samonivelirna sposobnost, anti-vibracije, proti utrujenosti, brez trajne deformacije
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

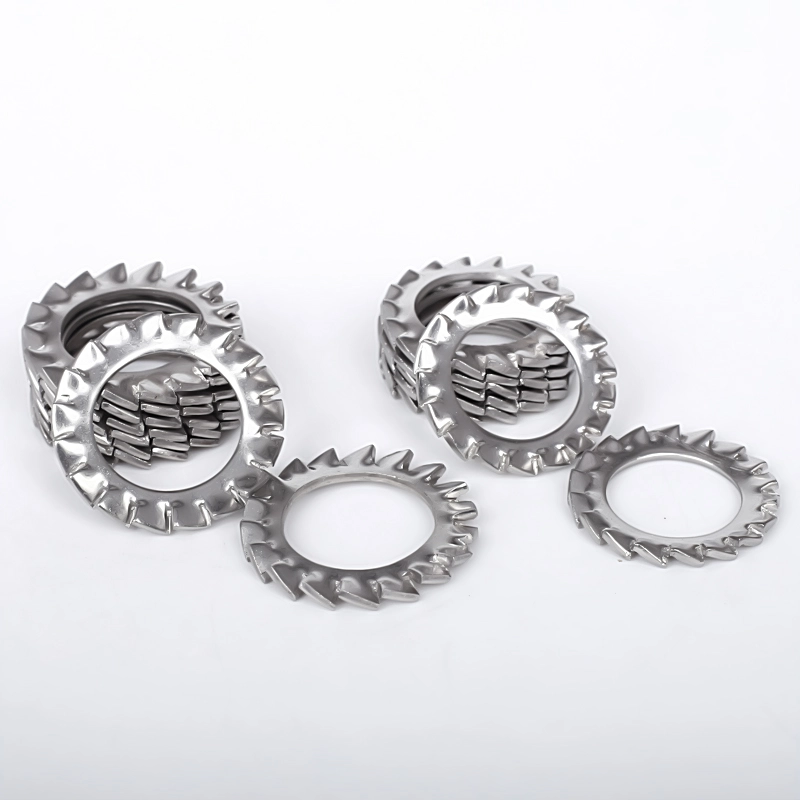

Stainless Steel Din 6798a Conical Spring Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Število zob	min	9	9	9	9	10	11	11	12	14	14
na 1000 enot≈kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
d_c	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Število zob	min	16	16	18	18	18	20	20	20	22	22
na 1000 enot≈kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Edinstvene lastnosti izdelka in priročnik za ujemanje inženirskih scenarijev

1. Edinstvena enojna stožčasta samonivelirna zasnova samodejno kompenzira neenakomerne vrzeli pri montaži in manjši nagib obdelovanca, kar zagotavlja popolno in enakomerno prileganje med sornikom in obdelovancem, izogiba se lokalni koncentraciji napetosti in izboljša splošno ravnost sestava.

2. Neprekinjen izhod elastične napetosti se učinkovito upira vibracijam in udarcem izmenične obremenitve, samodejno kompenzira razširitev vrzeli med navojem, ki jo povzročajo temperaturne spremembe in mehansko delovanje, preprečuje popuščanje vijakov in izboljšuje stabilnost povezave.

3. Vrhunska odpornost proti utrujenosti v primerjavi z navadnimi vzmetnimi podložkami DIN 127, s stabilno elastično zmogljivostjo po dolgotrajnem ponavljajočem se stiskanju, brez elastične okvare ali sprostitve, primerna za opremo z dolgotrajnim neprekinjenim delovanjem.

4. Gladka integrirana oblikovalna struktura ne bo opraskala ali udrti natančnih površin obdelovanca, združuje površinsko zaščito, korekcijo izravnave in zaklepne funkcije proti zrahljanju v eno, kar poenostavlja kombinacijo sestavljanja in izboljšuje učinkovitost namestitve.

5. Več možnosti materiala in površinske obdelave se prilagajajo različnim delovnim okoljem, ki se pogosto uporabljajo v preciznih instrumentih, opremi za avtomatizacijo, avtomobilskih delih, električnih napravah in splošnih mehanskih scenarijih montaže proti zrahljanju.

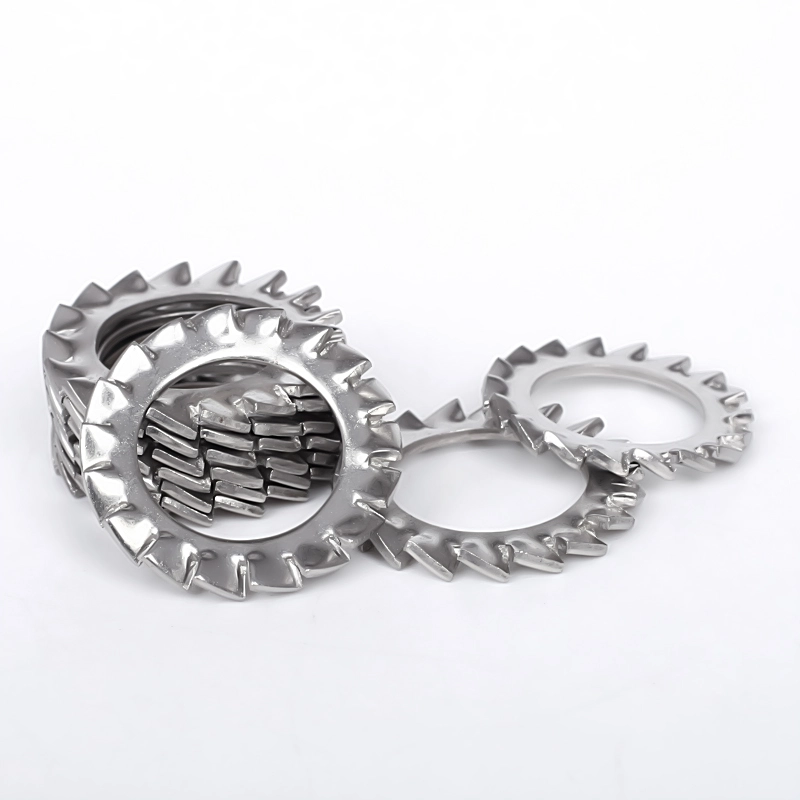

Stainless Steel Din 6798a Conical Spring Washer

pogosta vprašanja

V1: Kakšna je razlika med stožčastimi vzmetnimi podložkami iz nerjavečega jekla DIN 6798A in navadnimi vzmetnimi podložkami?

A1: podložke z razcepno vzmetjo DIN 127 se zanašajo na razcepno zajezitev za preprečevanje zrahljanja in enostavno obremenitev pri dolgih tresljajih; DIN 6798A ima integrirano stožčasto elastično strukturo s samonivelirno funkcijo, ki zagotavlja stabilnejšo elastično silo predzategovanja, brez poškodb obdelovanca, boljšo odpornost na vibracije in daljšo življenjsko dobo.

V2: Kakšna je glavna funkcija stožčastih podložk DIN 6798A?

A2: Osredotoča se na natančno izravnavo in elastično preprečevanje popuščanja. Kompenzira napake pri montaži in vrzeli v navojih, ohranja dosledno silo pred zategovanjem vijakov in preprečuje zrahljanje, ki ga povzročijo vibracije, nihanje temperature in sprostitev napetosti.

V3: Ali se DIN 6798A lahko uporablja s ploščatimi podložkami?

A3: Da. Lahko se uporablja samostojno za lahek sestav proti zrahljanju ali se ujema z ravnimi podložkami DIN 125 za dvojno zaščito, primerno za zahteve srednje obremenitve in visoke ravnosti.

V4: Ali se bo stožčasta struktura po dolgotrajnem stiskanju deformirala?

A4: Naši izdelki so podvrženi profesionalni integralni toplotni obdelavi in elastični kalibraciji z visoko strukturno žilavostjo in odpornostjo na stiskanje. Pri standardnih delovnih obremenitvah ne pride do trajne deformacije ali elastične utrujenosti, kar zagotavlja dolgoročen stabilen učinek zaklepanja.

V5: Ali so na voljo prilagojene nestandardne specifikacije?

A5: Da. Podpiramo prilagajanje posebne višine stožca, odebeljene ojačitve, nestandardnega zunanjega premera in visoko protikorozijske obdelave površine, da izpolnimo prilagojene zahteve glede natančnega sestavljanja.
