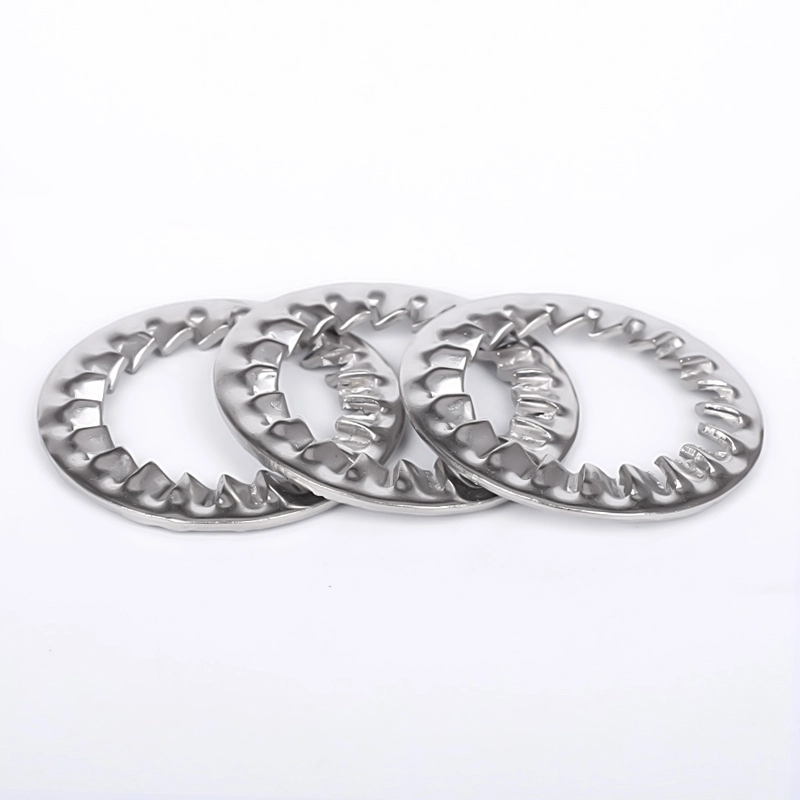

Dvojna konična vzmetna podložka iz nerjavečega jekla DIN 6798J

Dvojna stožčasta vzmetna podložka tovarne Wanluo iz nerjavečega jekla DIN 6798J je popolnoma skladna z nemškimi industrijskimi standardi DIN in spada v dvosmerno elastično blokirno podložko z visoko obremenitvijo. Za razliko od DIN 6798A enostranskih stožčastih podložk za konvencionalno natančno niveliranje ima DIN 6798J edinstveno dvojno nasprotno stožčasto simetrično strukturo z dvojno elastičnimi nateznimi površinami na obeh straneh.

Pošlji povpraševanje

Product Description

Ko je vpet in stisnjen, dvosmerni konus ustvari močnejšo in bolj uravnoteženo obnovitveno silo prednapetosti, ki tvori stabilno elastično oporo med glavo vijaka in površino obdelovanca. Dvojna stožčasta vzmetna podložka iz nerjavečega jekla DIN 6798J dobavitelja Wanluo odlično rešuje težave nezadostne sile predzategovanja, neenakomerne napetosti in enostavnega popuščanja enostranskih podložk pod veliko obremenitvijo in močnimi vibracijami. Z dvosmernim samoniveliranjem in dvojnim delovanjem proti zrahljanju je prednostno visoko zanesljivo pritrdilo za težke mehanske povezave in scenarije zaklepanja z visoko natančnostjo.

Strukturno načrtovanje strojne opreme in proizvodna tehnologija od konca do konca

Dvojne stožčaste podložke DIN 6798J so izdelane iz visokokakovostnega vzmetnega jekla in nerjavečega jekla, odpornega proti koroziji, z integriranim enodelnim žigosanjem, simetričnim oblikovanjem dvojnega stožca ter obdelavo natančnega kaljenja in popuščanja. Zgornja in spodnja nasprotna stožčasta površina imata enoten radian in simetrični elastični koeficient, ki uresničujeta dvosmerno uravnoteženo porazdelitev napetosti med stiskanjem in se učinkovito izogibata enostranskemu odstopanju napetosti. Dvostransko gladke ukrivljene površine brez robov se lahko hkrati popolnoma prilegajo glavam vijakov in montažnim ravninam, s čimer se doseže dvostransko mikroniveliranje in izravnava vrzeli. Po strogem elastičnem umerjanju ima celotna struktura izjemno visoko odpornost proti utrujenosti in odpornost na stiskanje, ki ohranja stabilno dvosmerno elastično prednapetost po milijonih ciklov stiskanja s težkimi obremenitvami brez trajne deformacije ali elastičnega slabljenja. Standardna dimenzijska toleranca zagotavlja natančno ujemanje z vsemi metričnimi standardnimi vijaki, ki podpirajo standardizirano industrijsko montažo visoke trdnosti.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	DIN 6798J dvojna stožčasta vzmetna podložka, dvosmerna stožčasta elastična zaporna podložka
Executive Standard	DIN 6798J, standard ISO, standard GB, nestandardne velikosti po meri
Material, ki je na voljo	Nerjaveče jeklo 304, 316L, vzmetno jeklo visoke trdnosti, pocinkano ogljikovo jeklo
Razpon velikosti	M3-M24 polne standardne ujemajoče se velikosti, odebeljen tip po meri in posebna specifikacija stožca
Vrsta strukture	Dvostransko nasprotna stožčasta struktura, dvosmerna elastična napetost, simetrična samonivelirna
Tehnologija predelave	Simetrično žigosanje z dvojnim stožcem, integralno kaljenje s toplotno obdelavo, fino odstranjevanje robov, elastična kalibracija
Ujemajoč se pritrdilni element	Združljiv z vsemi standardnimi metričnimi vijaki, visoko trdnimi vijaki in maticami
Površinska obdelava	Dekapiranje in pasiviranje / pocinkano / črni oksid, odporen proti obrabi in proti koroziji
Mehanske lastnosti	Dvosmerna uravnotežena prednapetost, visoka kompresijska odpornost, antivibracija pri velikih obremenitvah, ultra dolga življenjska doba ob utrujenosti
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

Stainless Steel Din 6798j Double Conical Spring Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominalna velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	max=nominalna velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
Število zob	min	7	7	7	7	8	8	8	9	10	10
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
na 1000 enot≈kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Za nazivni premer navoja		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominalna velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	max=nominalna velikost	18	20.5	24	26	30	33	36	38	44	48
d_c	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
Število zob	min	12	12	14	14	14	16	16	16	18	18
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
na 1000 enot≈kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Za nazivni premer navoja		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Obsežna moč izdelka in raznolika uporaba v industriji

1. Inovativna dvostranska nasprotna stožčasta simetrična struktura zagotavlja dvosmerno elastično silo prednapetosti, ki ustvarja uravnoteženo obremenitev tako na koncu vijaka kot na površini obdelovanca. Popolnoma se izogne enostranskemu odstopanju napetosti in ohlapnemu pritrjevanju, ki nastane zaradi neenakomernega stiskanja enostranskih podložk.

2. Večja elastična zmogljivost in odpornost na stiskanje kot enojne stožčaste podložke DIN 6798A, ki lahko prenesejo velike obremenitve in močne izmenične udarce vibracij. Samodejno lahko kompenzira velike vrzeli med navoji in vrzeli zaradi toplotne deformacije ter ohranja stabilnost povezave brez popuščanja.

3. Dvostranska samonivelirna funkcija popravi nagib sklopa in odklon ravnine v dveh smereh, kar močno izboljša navpičnost in ravnost sklopa vijakov, učinkovito zmanjša tresenje pri delovanju opreme in izboljša splošno natančnost sklopa.

4. Vgrajeno ojačeno oblikovanje in obdelava pri visokotemperaturni utrditvi dajeta podložki odlično delovanje proti utrujenosti, brez elastičnega slabljenja ali strukturne deformacije po dolgotrajnem težkem delovanju, kar daleč presega življenjsko dobo navadnih vzmetnih podložk.

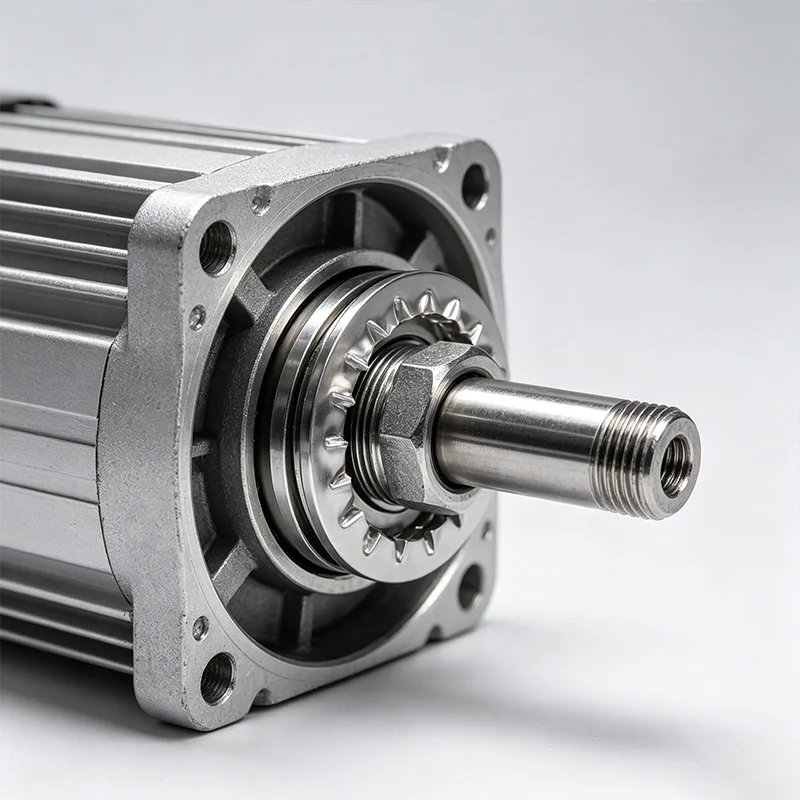

5. Prilagodljiv težkim delovnim pogojem pri težkih obremenitvah, pogosto se uporablja v inženirskih strojih, opremi za vetrno energijo, avtomobilskih delih za težka bremena, hidravlični opremi, železniških napravah in drugih scenarijih zaklepanja z visoko zanesljivostjo.

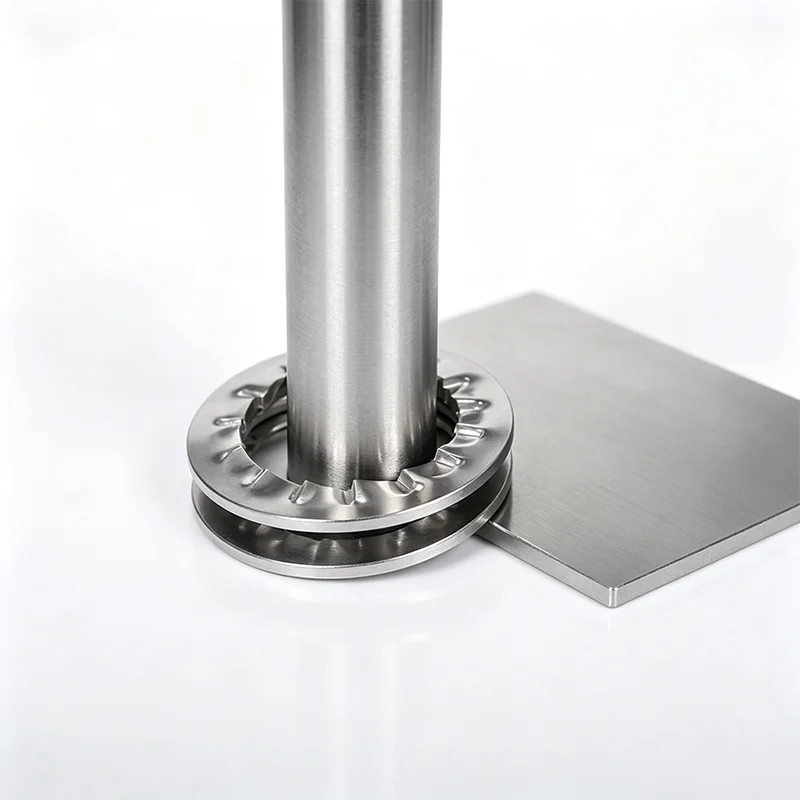

Stainless Steel Din 6798j Double Conical Spring Washer

pogosta vprašanja

V1: Kakšna je bistvena razlika med DIN 6798J in DIN 6798A?

A1: DIN 6798A je enostransko koničen z enosmerno elastično silo, primeren za natančno niveliranje lahkih in srednjih obremenitev; DIN 6798J ima dvojno nasprotno stožčasto dvosmerno elastično strukturo, s podvojeno silo prednapetosti in uravnoteženo obremenitvijo, posebej zasnovano za težke obremenitve, močne vibracije in visoko trdne povezave proti zrahljanju.

V2: Ali je DIN 6798J primeren za opremo z močnimi vibracijami?

A2: Da. Dvosmerna simetrična elastična struktura se lahko upre močnim tresljajem in mehanskim udarcem brez popuščanja ali okvare. Je nadgrajena alternativa navadnim vzmetnim podložkam in enojnim stožčastim podložkam za težke delovne pogoje.

V3: Ali je treba DIN 6798J uporabljati s ploščatimi podložkami?

A3: Lahko se uporablja neodvisno za zaklepanje težkih obremenitev. Za izjemno natančne scenarije površinske zaščite je priporočljivo ujemanje s ploščatimi podložkami DIN 125, da se doseže dvojni učinek proti zrahljanju in zaščite obdelovanca v težkih pogojih.

V4: Kakšne prednosti ima pred vzmetnimi podložkami DIN 127?

A4: DIN 127 se za zaklepanje opira na razcepljene zareze in je nagnjen k poškodbam zaradi utrujenosti pod močnimi vibracijami; DIN 6798J uporablja integrirano dvosmerno elastično prednapetost za zaklepanje z enakomerno obremenitvijo, brez poškodb obdelovanca, večjo stabilnostjo in daljšo življenjsko dobo.

V5: Ali je mogoče zagotoviti prilagojene ojačane specifikacije?

A5: Da. Podpiramo prilagajanje odebeljenih modelov za težke obremenitve, izboljšan koeficient elastičnosti, posebne velikosti in super protikorozijsko površinsko obdelavo za izpolnjevanje zahtev pritrjevanja v težkih obremenitvah in težkih okoljih.
