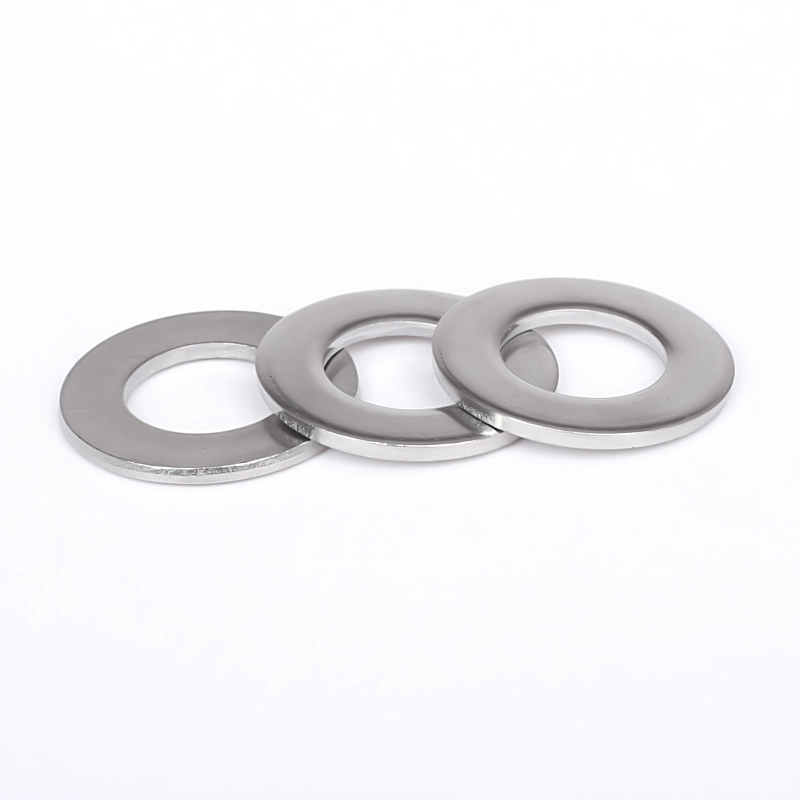

Ploščata podložka iz nerjavečega jekla DIN 125

Ploščata podložka iz nerjavečega jekla DIN 125, ki jo dobavlja tovarna Wanluo, je standardno nemško univerzalno ploščato tesnilo. Je tudi najbolj razširjena osnovna dodatna komponenta v sistemu industrijskega sestavljanja. Za razliko od funkcionalne zasnove podložk proti zrahljanju in tesnilnih tesnil posebne oblike ima ta izdelek čisto ravno enoslojno pravilno strukturo. Njegove glavne značilnosti vključujejo visoko natančne tolerance notranjega in zunanjega premera ter gladko in ravno površino. Namenjen je reševanju osnovnih težav pri montaži, kot so porazdelitev tlaka, zaščita obdelovanca in fina nastavitev rež med montažo vijakov.

Pošlji povpraševanje

Product Description

Ploščate podložke iz nerjavečega jekla DIN 125, ki jih izdelujejo dobavitelji Wanluo, lahko učinkovito preprečijo običajne napake pri sestavljanju, kot so vdolbine na površini plošče, koncentracija napetosti, obraba zaradi trenja kovine in ohlapno pritrjevanje, ki ga povzroči neposredno stiskanje vijakov. Izdelek je izdelan v popolnem skladu z nemškimi industrijskimi standardi, z uporabo tehnik natančnega žigosanja in zaobljenih robov za oblikovanje. Površina plošče je brez robov, debelina pa je enakomerna in ravna. Poleg visokokakovostnih substratov iz nerjavečega jekla in ogljikovega jekla izkazuje odlično odpornost na pritisk, odpornost proti koroziji in zmogljivost žilavosti ter se lahko uporablja za večino običajnih scenarijev pritrjevanja v mehanski opremi, elektronskih napravah, konstrukcijskem inženiringu in dnevnih industrijskih področjih.

Prednosti izdelka

1. Enotna zaščita pred porazdelitvijo tlaka, ki preprečuje poškodbe zaradi stiskanja obdelovanca

Ravna in integrirana planarna struktura lahko znatno razprši lokalni pritisk zaklepanja vijakov in se izogne koncentraciji napetosti v eni točki. Lahko učinkovito zaščiti tanke plošče, plastiko, natančne lakirane površine in krhke podlage pred zrušitvijo, vdolbino ali deformacijo. Posebej primeren je za montažo tankih delov in komponent z natančnim videzom.

2. Visoka natančnost velikosti tolerance, z izjemno močno prilagodljivostjo

Notranja luknja je natančno preluknjana, dimenzije notranjega in zunanjega premera pa so standardne. Lahko se popolnoma ujema z različnimi nemškimi standardi, vijaki, vijaki in maticami kitajskih standardov. Koncentričnost montaže je visoka in ne bo nobenih težav z ekscentričnostjo, zagozditvijo ali prevelikim odmikom. Primeren je za večino univerzalnih pritrdilnih sistemov po vsem svetu.

3. Gladka zrcalna površina brez robov, ki ne poškoduje natančne kontaktne površine

Po finem poliranju in obdelavi zaobljenih robov sta zgornji in spodnji površini plošče gladki in čisti, brez ostrih robov, robov ali oksidiranih črnih lis. Med montažo ne bo opraskal površine obdelovanca, prevleke in natančne lepilne površine, kar izpolnjuje zahteve brezprašne in brezšivne montaže vrhunske opreme in natančnih instrumentov.

4. Stabilna struktura in odpornost na pritisk, brez deformacij pod dolgotrajno obremenitvijo

Oblikovan je z enodelnim žigosanjem jekla visoke čistosti, enakomerne debeline in gostega materiala. Nosilnost tlaka je stabilna. Pri dolgotrajnem statičnem zaklepanju in rahlih dinamičnih obremenitvah ni nagnjen k zrušitvi, zvijanju ali plastičnim deformacijam in vedno ohranja ravno in prilegajoče se stanje, kar zagotavlja stabilnost pritrjevanja.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	Ploščata podložka DIN 125, ravno ploščato tesnilo iz nerjavečega jekla
Executive Standard	DIN 125, standard ISO, standard GB, nestandardne dimenzije po meri
Material, ki je na voljo	304, 316L nerjaveče jeklo, ogljikovo jeklo, pocinkano, medenina
Razpon velikosti	M1.6-M24 polne standardne velikosti, debelina in zunanji premer po meri
Vrsta strukture	Ultra ravna enoslojna struktura, okrogla ploščata oblika, gladke dvojne stranice
Tehnologija predelave	Natančno žigosanje, odstranjevanje robov, ravno izravnavanje, poliranje površin
Ujemajoč se pritrdilni element	Univerzalno prileganje za standardne metrične vijake, strojne vijake in matice
Površinska obdelava	Luženje in pasiviranje / pocinkano / polirano, proti rji in proti koroziji
Mehanske lastnosti	Enakomerna debelina, visoka ravnost, močna odpornost na stiskanje, brez deformacij
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

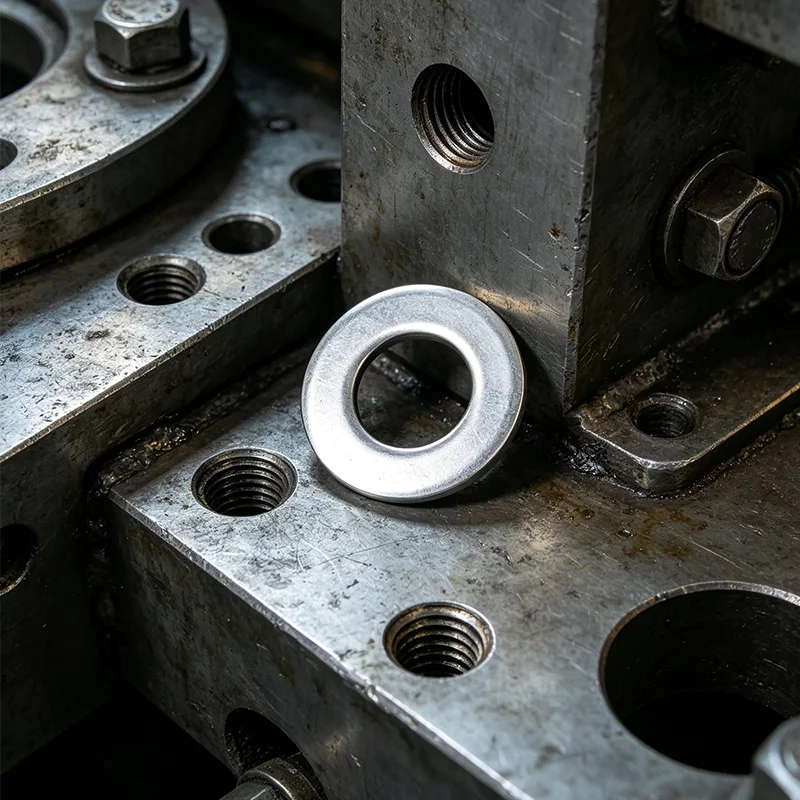

Stainless Steel Din 125 Flat Washer

Velikost		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10,5	Φ13	Φ15
M	Za velikost niti	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=nominalna velikost	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	max	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	max=nominalna velikost	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	min	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominalna velikost	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	max	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
na 1000 enot ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Velikost		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Za velikost niti	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=nominalna velikost	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	max	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	max=nominalna velikost	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Nominalna velikost	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
na 1000 enot ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Velikost		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Za velikost niti	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=nominalna velikost	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	max	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	max=nominalna velikost	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	min	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Nominalna velikost	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	max	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
na 1000 enot ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Velikost		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Za velikost niti	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=nominalna velikost	98	104	109	114	119	124	129	134	139	144	149	155	165
d	max	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	max=nominalna velikost	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	min	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominalna velikost	12	14	14	14	14	16	16	16	16	18	18	18	18
	max	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
na 1000 enot ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Funkcionalne prednosti in industrijska uporaba na več področjih

1. Celostna ploščata struktura z visoko ravnostjo enakomerno razprši lokalni pritisk pritrjevanja, kar učinkovito preprečuje vdolbine, razpoke in deformacije tankih kovinskih plošč, plastičnih delov in lesenih obdelovancev med zaklepanjem vijakov.

2. Dvostranski postopek poliranja brez robov ščiti natančne površine obdelovancev pred praskami in odrgninami ter rešuje problem poškodb zaradi trenja kovine, ki jih povzroči neposredni stik med glavo vijaka in obdelovancem.

3. Stroga standardna toleranca notranjega in zunanjega premera zagotavlja natančno ujemanje z vsemi metričnimi standardnimi pritrdilnimi elementi, izogibanje ekscentričnemu sestavljanju in ohlapnemu prileganju, kar močno izboljša stabilnost sestavljanja in enakomernost pritrjevanja.

4. Odlična žilavost materiala in odpornost na stiskanje, brez upogibanja ali trajne deformacije pod standardnim navorom zaklepanja, ohranjanje dolgoročnega stabilnega učinka pomožnega pritrjevanja in izboljšanje vzdržljivosti sklopa.

5. Več možnosti materiala in površinske obdelave se prilagajajo montaži v zaprtih prostorih, zunanjem vlažnem okolju in rahlo jedkim delovnim pogojem, ki se pogosto uporabljajo v strojih, elektroniki, pohištvu, električnih napravah in na področjih gradbenega inženirstva.

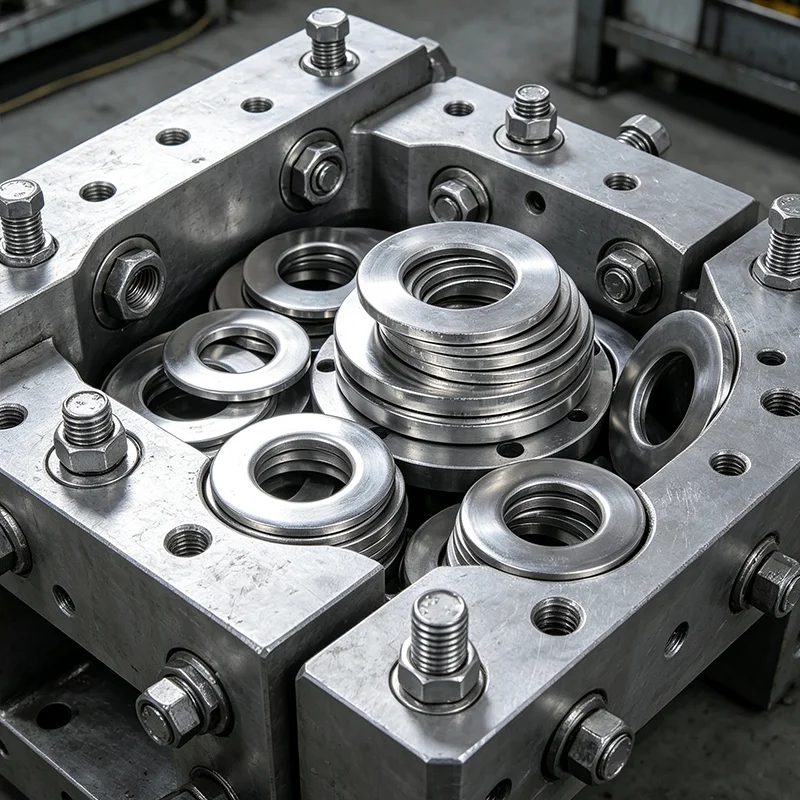

Stainless Steel Din 125 Flat Washer

Opombe za pozornost

1. Razlikujte pozicioniranje funkcij izdelka: DIN 125 je čisto ravno tlačno tesnilo brez elastične strukture proti zrahljanju. Ni ga mogoče uporabiti kot nadomestek za vzmetne podložke ali podložke proti popuščanju DIN 25201. Pri visokofrekvenčnih vibracijah in udarcih velike obremenitve ga je treba uporabljati v kombinaciji s posebnimi dodatki proti zrahljanju.

2. Strogo se ujemajte s specifikacijskimi dimenzijami: Za zagotovitev združljivosti je treba izbrati ustrezno ploščato podložko zunanjega premera vijaka. Če je notranja luknja prevelika, bo to povzročilo ekscentrično silo in nestabilen oprijem. Če je notranja luknja premajhna, bo prišlo do zagozdenja sestava in nezmožnosti tesnega pritiska, kar bo vplivalo na splošno natančnost sestavljanja.

3. Prepoved nasilne uporabe nadtlaka: Čeprav je zmogljivost prenašanja tlaka odlična, se je treba izogniti takojšnjemu prekomernemu nasilnemu zaklepanju, da se prepreči lokalna preobremenitev tesnila v pogojih tanke plošče, kar povzroči zvijanje in deformacijo ter vpliva na učinek ploščatega oprijema.

4. Poskrbite, da bo površina sestava čista: pred namestitvijo je treba očistiti prah, železne opilke in nečistoče na tesnilu in površini obdelovanca, da se izognete vtisku tujih predmetov, kar povzroči nagibanje površine plošče in neenakomerno porazdelitev sile ter preprečite skrito rahljanje pri poznejših vibracijah opreme.

5. Izberite materiale glede na zahteve: Za redno pritrjevanje v zaprtih prostorih je mogoče izbrati modele iz ogljikovega jekla za nadzor stroškov; za zunanjo, vlažno, kislo, alkalno in visoko natančno opremo je priporočljiva uporaba modelov iz nerjavečega jekla za izboljšanje protikorozijske in vremenske odpornosti ter življenjske dobe.

6. Ne nalagajte preveč tesnil za izravnavo: Ni priporočljivo, da se zanašate na več plasti tesnil, da bi nadomestili napako položaja luknje ali odstopanje reže. Prekomerno zlaganje bo zmanjšalo strukturno stabilnost in zlahka povzročilo ohlapno pozicioniranje in odstopanje sile, kar bo vplivalo na natančnost sestavljanja opreme.
