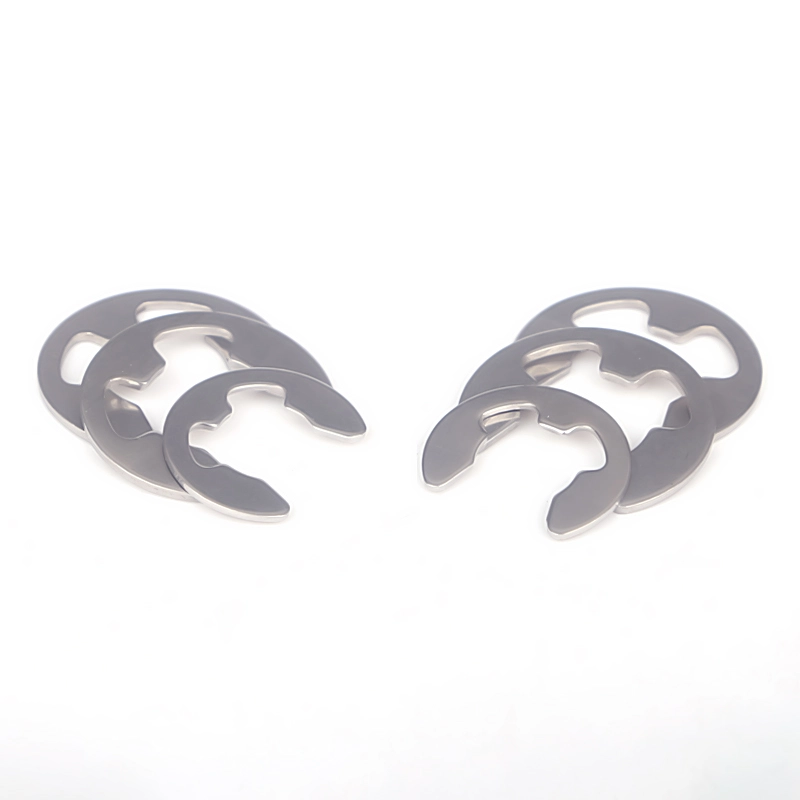

Nerjaveče jeklo DIN 6799 E-Type Varovalni obroč / Varovalni obroč

Kitajski varovalni obroč / zadrževalni obroč iz nerjavečega jekla DIN 6799 E-Type Wanluo je izdelan v strogem skladu z nemškimi industrijskimi standardi DIN in spada med lahke odprte elastične pritrdilne elemente za gred. Za razliko od tradicionalnih varovalnih obročev gredi DIN471 in luknjastih obročev DIN472, ki zahtevajo natančne rezervirane utore za namestitev, ima DIN 6799 edinstveno odprto integralno strukturo v obliki črke E, ki omogoča neposredno vpenjanje na gladke optične osi in običajna telesa gredi brez predhodne obdelave fiksnih utorov.

Pošlji povpraševanje

Product Description

Varovalni obroček/zadrževalni obroč iz nerjavečega jekla DIN 6799 E-tipa dobavitelja Wanluo zagotavlja stabilno elastično vpenjalno silo za omejevanje aksialnega premika tulcev gredi, ležajev, gredi zatičev in premičnih delov, s čimer rešuje težave zapletene obdelave utorov in neprijetnega sestavljanja tradicionalnih varovalnih obročev. Z ultrakompaktno strukturo, hitro namestitvijo brez orodja in široko univerzalno prilagodljivostjo se široko uporablja pri mehanskem sestavljanju z majhno obremenitvijo, dnevni opremi in natančnih miniaturnih prenosnih strukturah.

Konfiguracija obdelovanca in potek celotnega proizvodnega procesa

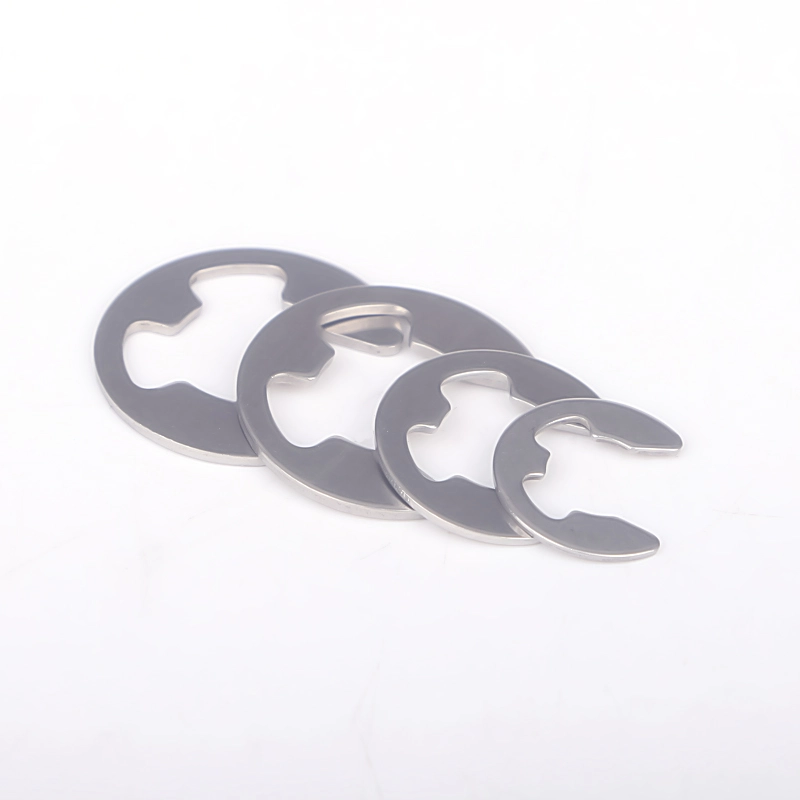

Zadrževalni obroči tipa E DIN 6799 uporabljajo vzmetno jeklo visoke žilavosti in surovine iz visokokakovostnega nerjavečega jekla, obdelane z enodelnim natančnim žigosanjem, integrirano toplotno obdelavo, kaljenjem in raziglevanjem celotnega roba. Standardna simetrična odprta struktura v obliki črke E ima natančen radian elastičnega odpiranja in enakomerno vpenjalno napetost, kar zagotavlja tesno in nedrseče vpenjanje na standardnih metričnih gredi. Celotno telo obroča ima enakomerno debelino in odlično elastično obnovitveno zmogljivost, s čimer se izognete trajnim deformacijam, elastični utrujenosti ali zrahljanju po večkratnem razstavljanju in dolgotrajnem delovanju z lahkimi vibracijami. Popolnoma polirani robovi brez robov preprečujejo praske površin gredi in ustreznih delov med namestitvijo in uporabo ter učinkovito ščitijo celovitost natančnih komponent gredi. Stroga kontrola tolerance dimenzij zagotavlja visoko univerzalnost standardnih velikosti, ki se popolnoma ujemajo s konvencionalnimi premeri gredi za hitro montažo in omejevalno pritrditev.

Parameter izdelka

Parameter Postavka	Podrobna specifikacija
Ime izdelka	DIN 6799 Varovalni obroč tipa E, pritrdilni obroč gredi v obliki črke E, odprt elastični zaskočni obroč
Executive Standard	DIN 6799, standard ISO, standard GB, nestandardne velikosti po meri
Material, ki je na voljo	Nerjaveče jeklo 304, 316L, visokokakovostno vzmetno jeklo, pocinkano ogljikovo jeklo
Razpon velikosti	Premer gredi φ2mm-φ50mm polne standardne velikosti, posebna debelina po meri in elastičnost odpiranja
Vrsta strukture	Odprta integralna struktura v obliki črke E, hitro vpenjanje brez orodja, neposredna montaža na površino gredi
Tehnologija predelave	Natančno integralno žigosanje, utrjevanje s toplotno obdelavo, razigljevanje celotnega roba, elastična kalibracija
Veljavni predmet	Gladke optične gredi, zatične gredi, miniaturne transmisijske gredi, premični deli gredi za majhne obremenitve
Površinska obdelava	Luženje in pasiviranje / pocinkano / črni oksid, proti rji in proti koroziji
Mehanske lastnosti	Stabilna elastična vpenjalna sila, proti utrujenosti, brez deformacij, lahka mejna zaščita
Način pakiranja	Notranja vreča, odporna proti vlagi + izvozna škatla, paletna embalaža za množična naročila
Dobavni servis	Dobava v razsutem stanju na kraju samem, nestandardna prilagoditev, nabava mešanih sponk na enem mestu

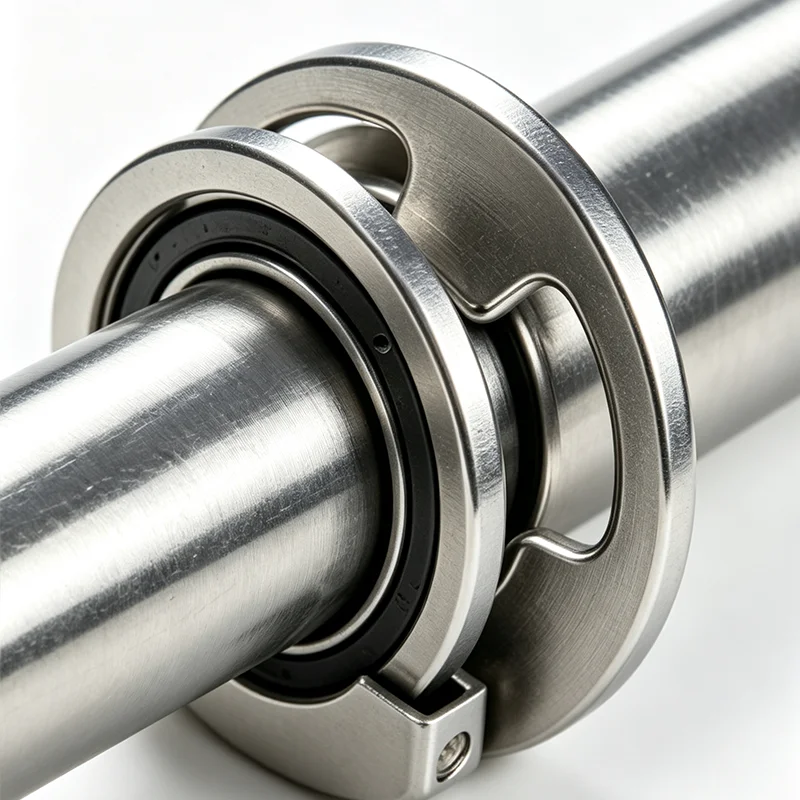

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nazivni premer d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominalna velikost	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominalna velikost	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
na 1000 enot ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nazivni premer d		7	8	9	10	12	15	19	24	30
h	Nominalna velikost	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominalna velikost	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
na 1000 enot ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Lastnosti konkurenčnih izdelkov in globalni delovni primeri na kraju samem

1. Za namestitev ni potreben utor, s čimer se kršijo omejitve tradicionalnih varovalnih obročev. Lahko ga neposredno vpnete na gladke površine gredi, s čimer odpravite potrebo po obdelavi utorov na gredi, močno zmanjšate stroške obdelave obdelovanca in izboljšate učinkovitost sestavljanja.

2. Edinstvena odprta elastična struktura tipa E zagotavlja enakomerno in stabilno obodno vpenjalno silo, ki učinkovito omejuje aksialno drsenje in odpadanje delov gredi z majhno obremenitvijo, z zanesljivim učinkom proti zrahljanju in omejevanjem v običajnih pogojih vibracij.

3. Hitra montaža in demontaža brez orodja, preprosto upravljanje in visoka učinkovitost, popolnoma primerna za serijske proizvodne linije in dnevne scenarije vzdrževanja opreme, rešuje težave zapletene namestitve običajnih varovalnih obročev.

4. Po celostni toplotni obdelavi ima telo obroča odlično elastično žilavost in delovanje proti utrujenosti, ohranja stabilno vpenjalno elastičnost po večkratnem razstavljanju in dolgotrajnem delovanju brez sprostitve ali okvare.

5. Kompakten in lahek z raznolikimi materialnimi možnostmi, široko uporaben za lahke stroje, elektronsko opremo, gospodinjske aparate, dodatke za igrače, miniaturne dele za avtomatizacijo in druge scenarije omejevanja gredi z majhno obremenitvijo.

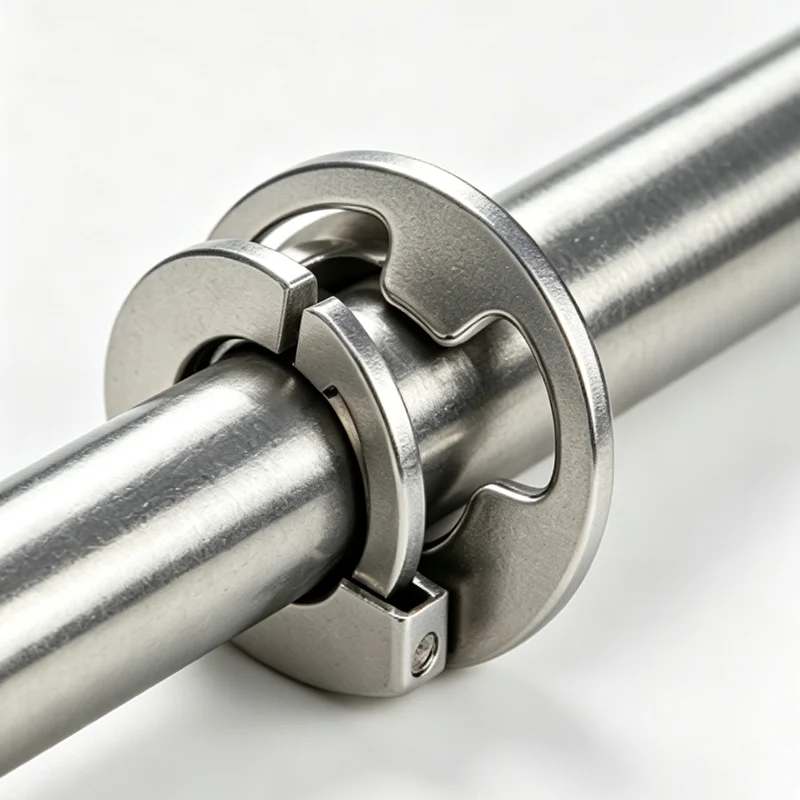

Stainless Steel Din 6799 E Type Circlip Retaining Ring

pogosta vprašanja

V1: Kakšna je razlika med varovalnim obročem DIN 6799 in DIN 471?

A1: DIN 471 je zaprt elastični varovalni obroč, ki ga je treba namestiti v rezerviran utor gredi s profesionalnimi kleščami; DIN 6799 je odprt varovalni obroč E-tipa, ki ga je mogoče neposredno vpeti na gladko gred brez utorov, odlikuje pa ga hitrejša namestitev in enostavnejša struktura, primerna za scenarije omejevanja majhne obremenitve.

V2: Ali DIN 6799 zahteva rezervirane utore na gredi?

A2: Utor ni potreben. Zanašajoč se na lastno elastično vpenjalno silo, ga je mogoče stabilno pritrditi na gladko površino gredi, kar je največja prednost pred tradicionalnimi standardnimi varovalnimi sponkami in močno poenostavi postopek obdelave.

V3: Ali je vpenjalna sila varovalnega obroča tipa E zadostna?

A3: Naši varovalni obroči DIN 6799 uporabljajo strogo elastično kalibracijo. Standardna vpenjalna sila v celoti izpolnjuje omejitvene zahteve scenarijev lahke in srednje obremenitve. Ni priporočljivo za težke obremenitve in močne vibracije ključnih priključkov opreme.

V4: Kateri so glavni scenariji uporabe DIN 6799?

A4: Široko se uporablja za omejevanje in pritrjevanje miniaturnih gredi, gredi zatičev, valjev in premičnih delov v lahkih industrijskih strojih, elektronskih izdelkih, električni opremi, dodatkih za avtomatizacijo, dnevni strojni opremi in strojih za igrače.

V5: Ali lahko prilagodite posebne elastične varovalne obroče tipa E?

A5: Da. Podpiramo prilagajanje odebeljenih ojačenih modelov, posebno elastičnost odpiranja, nestandardni zunanji premer in protikorozijsko površinsko obdelavo za izpolnjevanje prilagojenih zahtev za sestavo z majhno obremenitvijo.
